ANNEXES
58
Etapes de réalisation de la bathymétrie sous ArcGIS
1- Création d’un vecteur point, on choisit le système géodésique WGS 1984, projection
UTM zone 31N ;
2- Digitalisation de la bathymétrie à partir du levé bathymétrique réalisé par le LEM, (ou
à l’aide d’une carte marine locale géoréférencée extraite de Navionics) ;

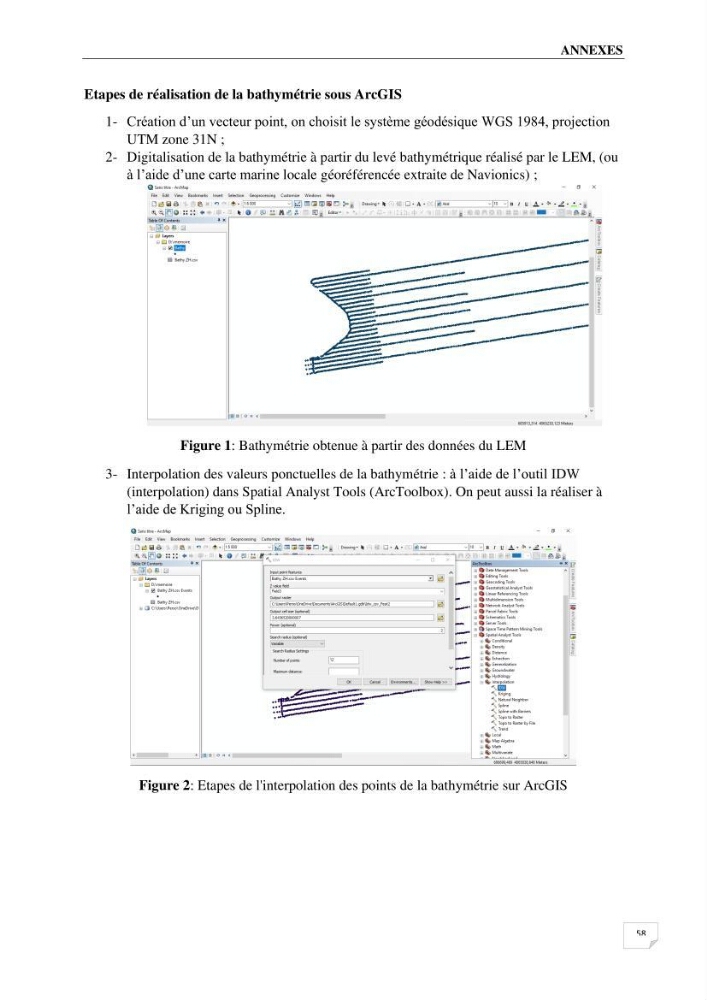

Figure 1: Bathymétrie obtenue à partir des données du LEM
3- Interpolation des valeurs ponctuelles de la bathymétrie : à l’aide de l’outil IDW
(interpolation) dans Spatial Analyst Tools (ArcToolbox). On peut aussi la réaliser à
l’aide de Kriging ou Spline.
Figure 2: Etapes de l'interpolation des points de la bathymétrie sur ArcGIS
