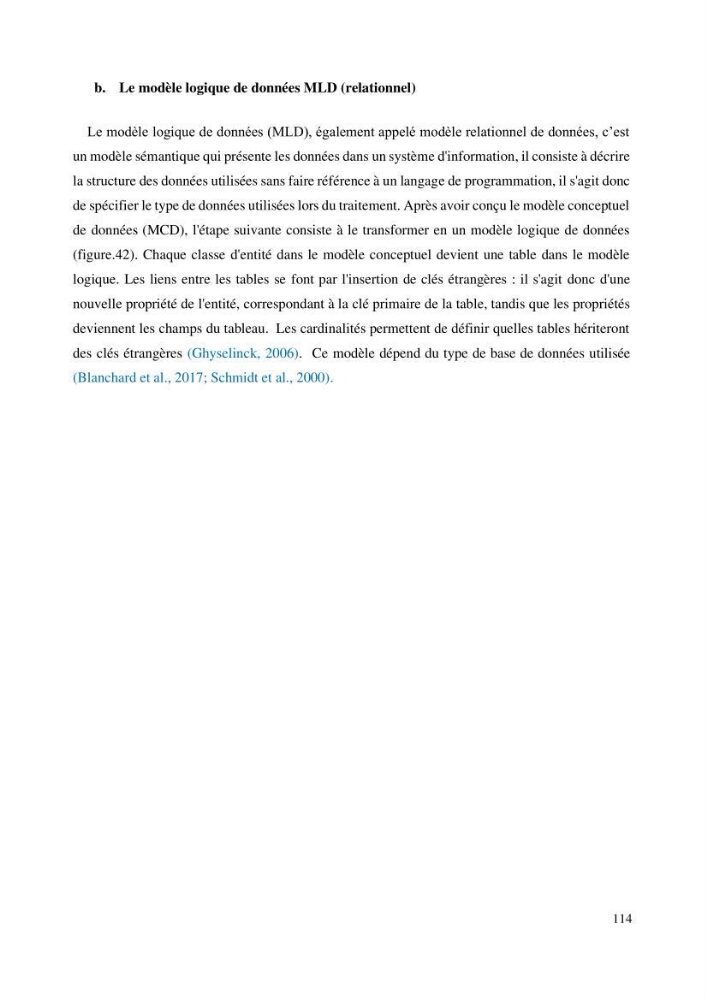

b. Le modèle logique de données MLD (relationnel)
Le modèle logique de données (MLD), également appelé modèle relationnel de données, c’est
un modèle sémantique qui présente les données dans un système d'information, il consiste à décrire
la structure des données utilisées sans faire référence à un langage de programmation, il s'agit donc
de spécifier le type de données utilisées lors du traitement. Après avoir conçu le modèle conceptuel
de données (MCD), l'étape suivante consiste à le transformer en un modèle logique de données
(figure.42). Chaque classe d'entité dans le modèle conceptuel devient une table dans le modèle
logique. Les liens entre les tables se font par l'insertion de clés étrangères : il s'agit donc d'une
nouvelle propriété de l'entité, correspondant à la clé primaire de la table, tandis que les propriétés
deviennent les champs du tableau. Les cardinalités permettent de définir quelles tables hériteront
des clés étrangères (Ghyselinck, 2006). Ce modèle dépend du type de base de données utilisée
(Blanchard et al., 2017; Schmidt et al., 2000).
