4. Mesure en hydrologie
203
---- - j.-- ,
: h
H 2
:
-I- --- --:..::- ~ ,_-----.,

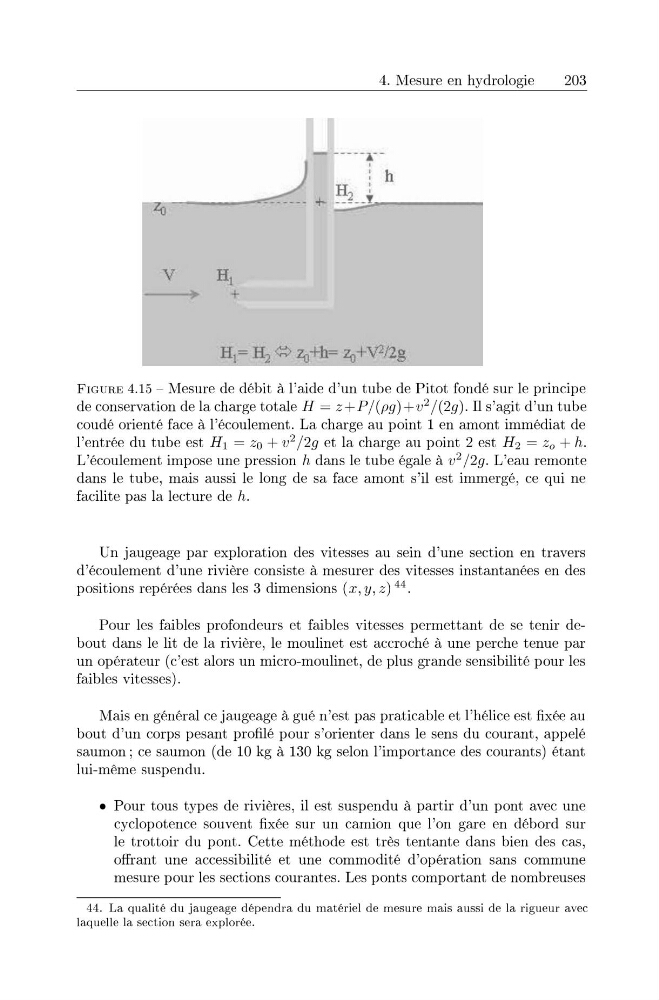

FI GURE 4.15 - Mesure de debit a l'aide d 'un tube de Pitot fonde sur le principe
de conservat ion de la cha rge totale H = z+P/ (pg)+v
2
/ (2g). Il s' agit d 'un tube
coude oriente face a l'ecoulement . La charge au point 1 en amont imrnedi at de
l'entree du t ube est H I = Zo + v
2
/ 2g et la charge au point 2 est H 2 = Zo + h .
L'ecoulement impose un e pr ession h dans le tube egale a v
2
/ 2g. L'eau remon te
dans le tube, mais aus si le long de sa face amont s' il est immerge, ce qui ne
facilite pas la lecture de h .
Un jaugeage par explo ra tion des vite sses au sein d 'une section en t ravers
d 'ecoulement d 'une riviere consist e <1 mesurer des vite sses instantanees en des
positions reperees dan s les 3 dim ensions (. 1:, y , z) 44 .
Pour les faibles profondeurs et faibles vitesses perm et t an t de se te nir debou t dans le lit de la riviere, le moulinet est accroch e a un e perche tenu e par
un op erateur (c'est alors un rnicro-moulinet , de plus grande sensibilite pour les
faibl es vitesses) .
Mais en general ce j au geage a gue n 'est pas praticabl e et l'h elice est fixee au
bou t d 'un corps pesant profile pour s' oriente r dan s le sens du cour ant , appele
saumon ; ce saumon (de 10 kg a 130 kg selon l'importan ce des cour ants ) et ant
lui-merne suspendu.
• Pour t ous ty pes de rivieres, il est suspendu a partir d 'un pon t avec un e
cyc1opote nce souvent fixee sur un camion qu e l'on gare en debord sur
le trottoir du pont . Cet te methode est tres tentant e dans bien des cas,
offrant une accessibilit e et une commodit e d 'operation sans commune
mesur e pour les sections courantes. Les pon ts comportant de nombreuses
44. La qual ite du jau geage d ep endrn du m at er iel de me sure m ais a ussi de la rig ueur avec
laquelle la section sera ex ploree .
