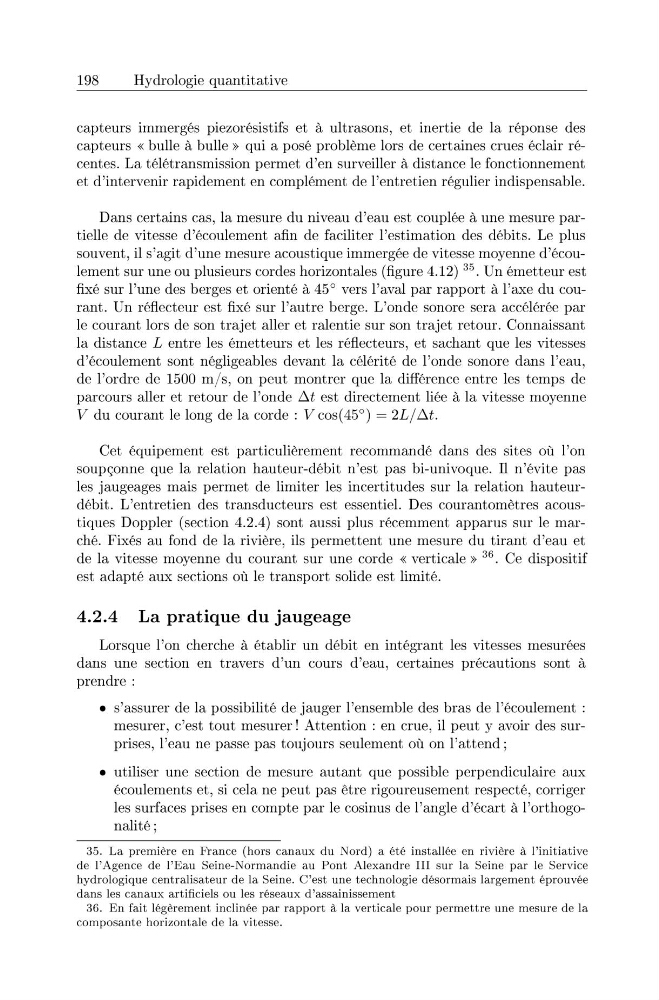

198
Hyd rologie qu antit ative
capteurs imm erges piezoresistifs et a ultrasons, et inertie de la reponse des
capteurs « bull e a bull e » qui a pose problerne lors de certaines crues eclair recentes . La t eletran smission permet d 'en surve iller a dist an ce Ie fonctionnement
et d 'in tervenir rapideme nt en complement de I'entretien regulier indi spensabl e.
Dans cert ain s cas , la mesur e du niveau d 'eau est couplee a un e mesure part ielle de vit esse d'ecoulement afin de facilit er I'estimation des debits. Le plu s
souvent, il s'ag it d 'une mesur e acoust ique imrnergee de vitesse moyenn e d 'ecoulement sur une ou plu sieurs cordes hori zont ales (figure 4.12) 35. Un ernet te ur est
fixe sur I'une des berges et oriente a 45° vers I'aval par rapport a I'axe du courant . Un reflecte ur est fixe sur I'aut re berge. L'onde sonore sera acceleree par
Ie courant lors de son traj et aller et ralent ie sur son trajet retour. Conna issant
la dist an ce L ent re les emetteurs et les reflect eurs, et sacha nt que les vitesses
d 'ecoulement sont negligeabies devant la celerite de I'onde sonore dan s I'eau ,
de I'ord re de 1500 m / s, on peut mon trer qu e la difference entre les temps de
parcours aller et retour de l' ond e t::.t est dir ectement liee a la vitesse moyenn e
V du courant Ie long de la corde : V cos(45°) = 2£ 1t::.t .
Cet equipe ment est particulierement recomrnande dan s des sites OU I'on
soup con ne que la relation hau teur-debit n 'est pas bi-univoqu e. II u'evite pas
les jaugeages rnais perm et de limiter les incerti tudes sur la relation hauteurdebit. L'e nt ret ien des t ransdu ct eurs est essent iel. Des courant ornet res acoustiques Doppler (section 4.2.4) sont aussi plu s recemrnent apparus sur Ie marche. F ixes au fond de la riviere, ils perm et tent une mesure du tirant d 'eau et
de la vitesse moyenn e du courant sur un e cord e « ver ticale » 36. Ce dispo sitif
est ada pte aux sect ions OU Ie t ransport solide est limit e.
4.2.4 La pratique du jaugeage
Lorsqu e I'on cherche a etablir un debit en int egrant les vit esses mesur ees
dan s un e section en travers d 'un cours d 'eau , certaines precau tion s sont a
prend re :
• s'assurer de la possibili te de jau ger I'ensembl e des bras de l'ecoulernent :
mesur er , c'est t out mesur er! Attent ion : en crue, il peut y avoir des surpri ses, I'eau ne passe pas toujours seulement OU on I'at t end ;
• utili ser une sect ion de mesure au tan t que possible perp endiculaire aux
ecoulements et, si cela ne peut pas et re rigoureusement respect s , corriger
les sur faces prises en compte par Ie cosinus de l' angl e d 'ecart a I'orthogonalite ;
35 . La premiere en France (hors canaux d u Nord ) a He ins talloe en riviere a l'ini tiative
de I'Agen ce de l'Eau Seine-Nor mandi e a u Pon t Alexandre II I sur la Seine pa r le Servi ce
hyd rolo giqu e centralisateur de la Seine. C'est une t echnologie des ormais la rgement epro uvee
dans les ca na ux a rtific iels ou les reseaux d'assainissement
36 . En fait legerement inc linee pa r rappor t a la ver ticale pour permett re une mesure de la
composant e horizon t ale de la vite sse.
