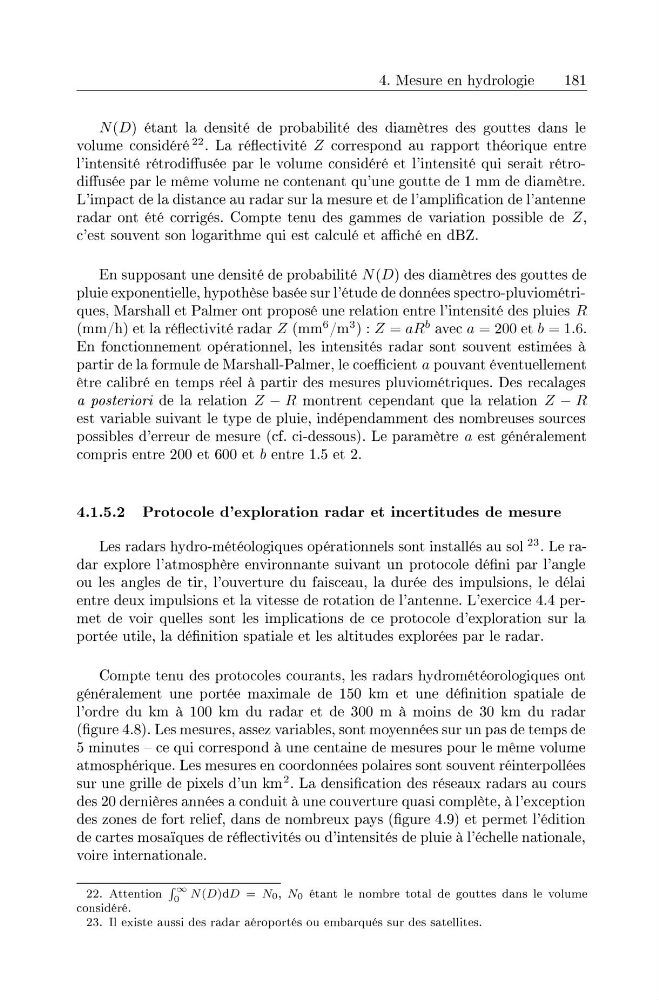

4. Mesur e en hydrologie
181
N(D) etant la densite de pro babilite des diametres des gouttes dan s le
volum e considers 22 . La reflecti vit e Z correspond au ra pport t heori que ent re
l'int ensit e retrodiffusee par le volume considere et l'int ensit e qui serait retrodiffuses par le meme volume ne contena nt qu 'une goutte de 1 mrn de diamet re.
L' impact de la dist ance au ra dar sur la mesure et de l'ampli ficat ion de l'an tenne
radar ont ete corriges. Compte te rm des gammes de variation possi ble de Z,
c'es t souvent son logarithme qui est calcule et affiche en dE Z.
En supposant une densite de pro babilite N(D) des diametres des gouttes de
plu ie exponent ielle, hyp othese base e sur l'etude de donnees spectro-pluviornetriques, Marshall et Palmer ont prop ose une relation entre l'intensite des pluies R
(mm/ h) et la reflect ivite radar Z (mm
6
/ m
3 ) : Z = aRb avec a = 200 et b = 1.6.
E n fonct ionn ement op erat ionn el, les inte nsites ra dar sont souvent estirnees a
par ti r de la formule de Mar shall-Palm er, le coefficient a pou vant event uellement
etre calibre en temps reel a partir des mesur es pluviometriques. Des recalages
a post eriori de la relation Z - R montrent cepen dant que la relation Z - R
est variable suiva nt le ty pe de plui e, independa mment des nombreuses sources
possibles d 'erreur de mesur e (cf. ci-desso us). Le par am et re a est generalement
compris entre 200 et 600 et b ent re 1.5 et 2.
4 .1.5 .2 Protocole d 'exploration radar et incertitudes d e m esure
Les ra dars hyd ro-rnet eologiques operationnels sont inst alles au sol 23. Le radar explore l'atrnosph ere environna nte suivant un protocole defini par l'angle
ou les angles de tir, l'ouvert ur e du faiscea u, la du ree des impulsions, le delai
ent re deux impulsions et la vit esse de rotation de l'antenn e. L'exercice 4.4 permet de voir qu elles sont les imp lications de ce protocole d 'expl orat ion sur la
port ee ut ile, la definit ion spat iale et les alt it udes exp lorees par le rad ar.
Compte tenu des protocoles courants, les ra dars hydrorneteorologiques ont
generalement une portee maximale de 150 km et une definit ion spatiale de
l'ord re du km a 100 km du ra dar et de 300 rn a moins de 30 krn du ra dar
(figure 4.8) . Les mesures, assez variables, sont moyennees sur un pas de te mps de
5 minut es - ce qu i correspond it un e centaine de mesur es pour le meme volume
atrnospher ique. Les mesures en coor don nees polaires sont souvent reinterpollees
sur une grille de pixels d 'u n km 2. La densificat ion des resea ux radars au cours
des 20 derni eres annees a conduit a une couverture quasi comp lete, it l'except ion
des zones de fort relief, dan s de nomb reux pays (figure 4.9) et permet l'edit ion
de ca rtes mosaiques de reflecti vit es ou d'int ensit es de plu ie a l'echelle nati onale,
voire int ern ationale.
22. Att ention Jo= N (D)dD = No , No et a nt le nornbre total de gouttes da ns Ie volume
considcre .
23. II existe au ssi des radar aeroportes ou emba rq ues sur des sa te llites .
181
