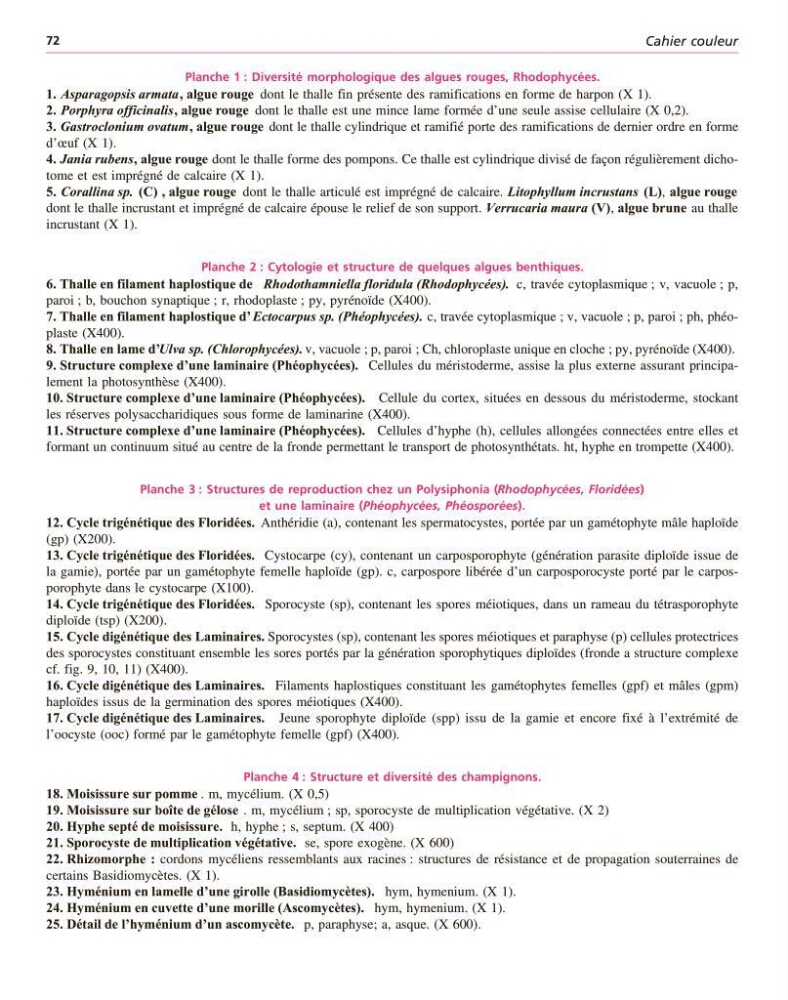

72
Cahier couleur
Planche 1 : Diversité morphologique des algues rouges, Rhodophycées.
1. Asparagopsis armata, algue rouge dont le thalle fin présente des ramifications en forme de harpon (X 1).
2. Porphyra officinalis, algue rouge dont le thalle est une mince lame formée d’une seule assise cellulaire (X 0,2).
3. Gastroclonium ovatum, algue rouge dont le thalle cylindrique et ramifié porte des ramifications de dernier ordre en forme
d’œuf (X 1).
4. Jania rubens, algue rouge dont le thalle forme des pompons. Ce thalle est cylindrique divisé de façon régulièrement dichotome et est imprégné de calcaire (X 1).
5. Corallina sp. (C) , algue rouge dont le thalle articulé est imprégné de calcaire. Litophyllum incrustans (L), algue rouge
dont le thalle incrustant et imprégné de calcaire épouse le relief de son support. Verrucaria maura (V), algue brune au thalle
incrustant (X 1).
Planche 2 : Cytologie et structure de quelques algues benthiques.
6. Thalle en filament haplostique de Rhodothamniella floridula (Rhodophycées). c, travée cytoplasmique ; v, vacuole ; p,
paroi ; b, bouchon synaptique ; r, rhodoplaste ; py, pyrénoïde (X400).
7. Thalle en filament haplostique d’ Ectocarpus sp. (Phéophycées). c, travée cytoplasmique ; v, vacuole ; p, paroi ; ph, phéoplaste (X400).
8. Thalle en lame d’Ulva sp. (Chlorophycées). v, vacuole ; p, paroi ; Ch, chloroplaste unique en cloche ; py, pyrénoïde (X400).
9. Structure complexe d’une laminaire (Phéophycées). Cellules du méristoderme, assise la plus externe assurant principalement la photosynthèse (X400).
10. Structure complexe d’une laminaire (Phéophycées). Cellule du cortex, situées en dessous du méristoderme, stockant
les réserves polysaccharidiques sous forme de laminarine (X400).
11. Structure complexe d’une laminaire (Phéophycées). Cellules d’hyphe (h), cellules allongées connectées entre elles et
formant un continuum situé au centre de la fronde permettant le transport de photosynthétats. ht, hyphe en trompette (X400).
Planche 3 : Structures de reproduction chez un Polysiphonia (Rhodophycées, Floridées)
et une laminaire (Phéophycées, Phéosporées).
12. Cycle trigénétique des Floridées. Anthéridie (a), contenant les spermatocystes, portée par un gamétophyte mâle haploïde
(gp) (X200).
13. Cycle trigénétique des Floridées. Cystocarpe (cy), contenant un carposporophyte (génération parasite diploïde issue de
la gamie), portée par un gamétophyte femelle haploïde (gp). c, carpospore libérée d’un carposporocyste porté par le carposporophyte dans le cystocarpe (X100).
14. Cycle trigénétique des Floridées. Sporocyste (sp), contenant les spores méiotiques, dans un rameau du tétrasporophyte
diploïde (tsp) (X200).
15. Cycle digénétique des Laminaires. Sporocystes (sp), contenant les spores méiotiques et paraphyse (p) cellules protectrices
des sporocystes constituant ensemble les sores portés par la génération sporophytiques diploïdes (fronde a structure complexe
cf. fig. 9, 10, 11) (X400).
16. Cycle digénétique des Laminaires. Filaments haplostiques constituant les gamétophytes femelles (gpf) et mâles (gpm)
haploïdes issus de la germination des spores méiotiques (X400).
17. Cycle digénétique des Laminaires. Jeune sporophyte diploïde (spp) issu de la gamie et encore fixé à l’extrémité de
l’oocyste (ooc) formé par le gamétophyte femelle (gpf) (X400).
Planche 4 : Structure et diversité des champignons.
18. Moisissure sur pomme . m, mycélium. (X 0,5)
19. Moisissure sur boîte de gélose . m, mycélium ; sp, sporocyste de multiplication végétative. (X 2)
20. Hyphe septé de moisissure. h, hyphe ; s, septum. (X 400)
21. Sporocyste de multiplication végétative. se, spore exogène. (X 600)
22. Rhizomorphe : cordons mycéliens ressemblants aux racines : structures de résistance et de propagation souterraines de
certains Basidiomycètes. (X 1).
23. Hyménium en lamelle d’une girolle (Basidiomycètes). hym, hymenium. (X 1).
24. Hyménium en cuvette d’une morille (Ascomycètes). hym, hymenium. (X 1).
25. Détail de l’hyménium d’un ascomycète. p, paraphyse; a, asque. (X 600).
