polariseurs
|
croisés
la lumière polarisée parallèlement
à la première lame traverse le milieu
la lumière polarisée est arrêtée
^ (direction de polarisation de la lame)

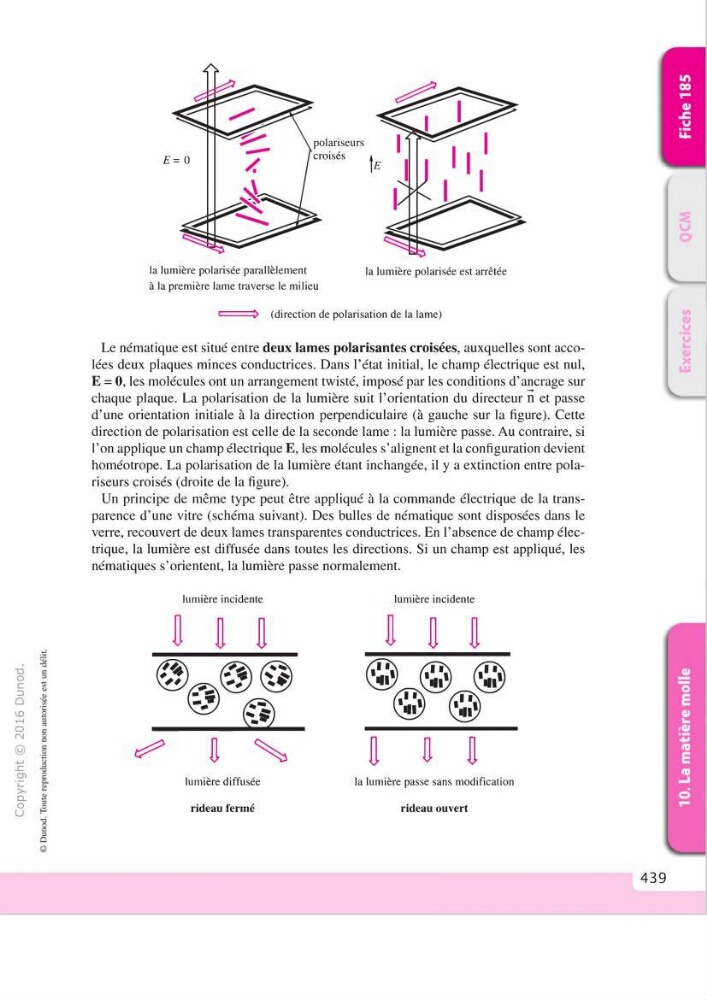

Le nématique est situé entre deux lames polarisantes croisées, auxquelles sont accolées deux plaques minces conductrices. Dans l’état initial, le champ électrique est nul,
E = 0, les molécules ont un arrangement twisté, imposé par les conditions d’ancrage sur
chaque plaque. La polarisation de la lumière suit l’orientation du directeur n et passe
d’une orientation initiale à la direction perpendiculaire (à gauche sur la figure). Cette
direction de polarisation est celle de la seconde lame : la lumière passe. Au contraire, si
l’on applique un champ électrique E, les molécules s’alignent et la configuration devient
homéotrope. La polarisation de la lumière étant inchangée, il y a extinction entre polariseurs croisés (droite de la figure).
Un principe de même type peut être appliqué à la commande électrique de la transparence d’une vitre (schéma suivant). Des bulles de nématique sont disposées dans le
verre, recouvert de deux lames transparentes conductrices. En l’absence de champ électrique, la lumière est diffusée dans toutes les directions. Si un champ est appliqué, les
nématiques s’orientent, la lumière passe normalement.
lumière incidente
V
lumière incidente
V
^ a %.
J a II
lumière diffusée
rideau fermé
la lumière passe sans modification
rideau ouvert
439
