Leti principaleti titructureti géologiqueti
fond de la vallée, montre qu’elle est verticale en profondeur ;
en revanche le pendage de la faille F4 reste constant vers l’Est.
– À l’Est, une faille (Φ), à pendage très faible à nul,
sépare des terrains anciens (a) surmontant des terrains
plus récents (b ou c) : il s’agit d’une faille chevauchante.
La partie chevauchante est appelée nappe (N) ; elle est
constituée de terrains tectoniquement déplacés dits allochtones. Les lambeaux de terrains allochtones (a) isolés au
front Ouest de la nappe sont des klippes (K) ; ils sont issus
de son érosion partielle. Le creusement de la nappe par les
rivières forme des fenêtres (F) ou de demi-fenêtres (1/2F)
où affleurent les terrains non charriés dits autochtones. Les
figurés triangulaires, le long du trait de la faille chevauchante, sont disposés du côté des terrains allochtones.
– Dans le coin NW de la carte la faille F5 (verticale),
orientée ENEWSW, décale les failles normales F1 et F2. Il
s’agit d’une faille décrochante à jeu dextre (le compartiment
Nord est déplacé vers l’Est par rapport au compartiment
Sud). L’ampleur du déplacement horizontal (coulissement)
est de l’ordre de 800 m.
4.4 pLutoniSme ET
voLcaniSme
a) Définition
L’activité interne de la Terre s’exprime, entre autres, en
surface, par le volcanisme. Cônes de projections, dômes et
coulées sont autant de structures qui traduisent cette activité (fig. 4.9). Ces structures sont soumises à l’érosion qui
1
3
a
b
1
3
1
3
3
3
2
2
1
1
1
1

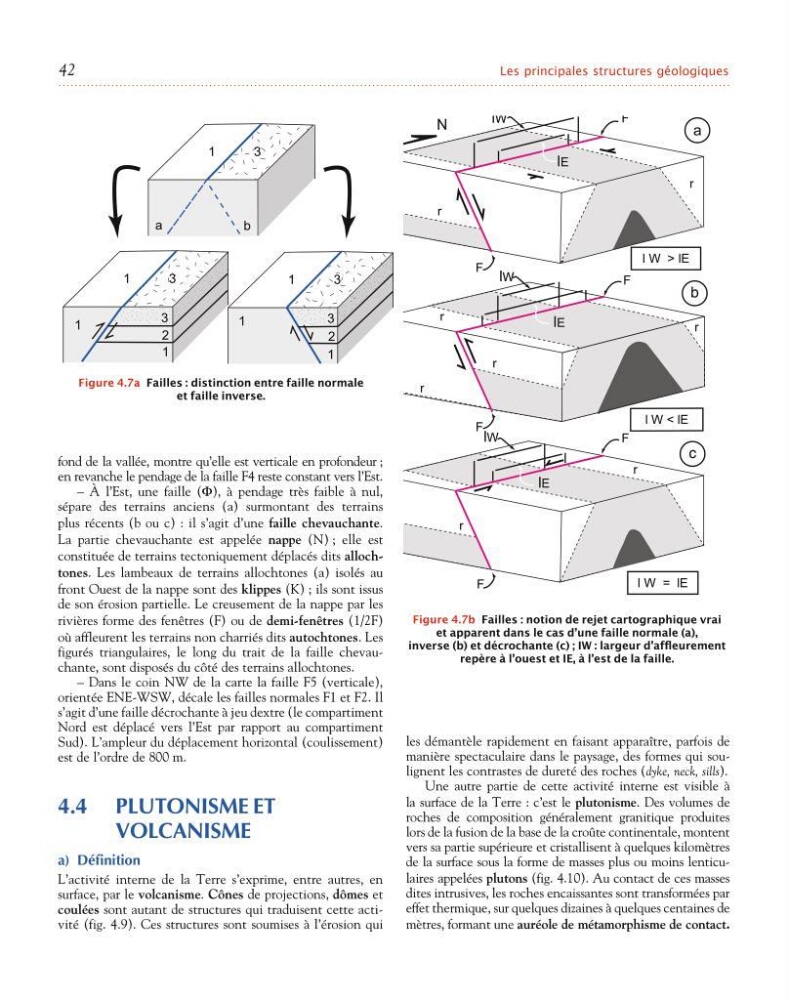

Figure 4.7a Failles : distinction entre faille normale
et faille inverse.
N
lW
lE
F
r
r
lW
lW
lE
lE
F
F
r
r
r
r
r
r
F
F
F
l W > lE
l W = lE
l W < lE
b
c
a
Figure 4.7b Failles : notion de rejet cartographique vrai
et apparent dans le cas d’une faille normale (a),
inverse (b) et décrochante (c) ; IW : largeur d’affleurement
repère à l’ouest et IE, à l’est de la faille.
les démantèle rapidement en faisant apparaître, parfois de
manière spectaculaire dans le paysage, des formes qui soulignent les contrastes de dureté des roches (dyke, neck, sills).
Une autre partie de cette activité interne est visible à
la surface de la Terre : c’est le plutonisme. Des volumes de
roches de composition généralement granitique produites
lors de la fusion de la base de la croûte continentale, montent
vers sa partie supérieure et cristallisent à quelques kilomètres
de la surface sous la forme de masses plus ou moins lenticulaires appelées plutons (fig. 4.10). Au contact de ces masses
dites intrusives, les roches encaissantes sont transformées par
effet thermique, sur quelques dizaines à quelques centaines de
mètres, formant une auréole de métamorphisme de contact.
