18
La carte géologique
EON
Ère
Système
Âge Ma
PROTÉROZOÏQUE
Néoprotérozoïque
Édiacarien
630
Cryogénien
850
Tonien
1000
Mésoprotérozoïque
Sténien
1200
Ectasien
1400
Calymmien
1600
Paléoprotérozoïque
Stathérien
1800
Orosirien
2050
Rhyacien
2300
Sidérien
2500
ARCHÉEN
Néoarchéen
2800
Mésoarchéen
3200
Paléoarchéen
3600
Éoarchéen
15
60
35
Signes de pendage
Pendage incliné de la stratification
Pendage vertical
Pendage horizontal
Pendage de série renversée
Schistosité métamorphique
Anticlinal
Synclinal
Replis
Axe de pli et son plongement
Signes de plissement

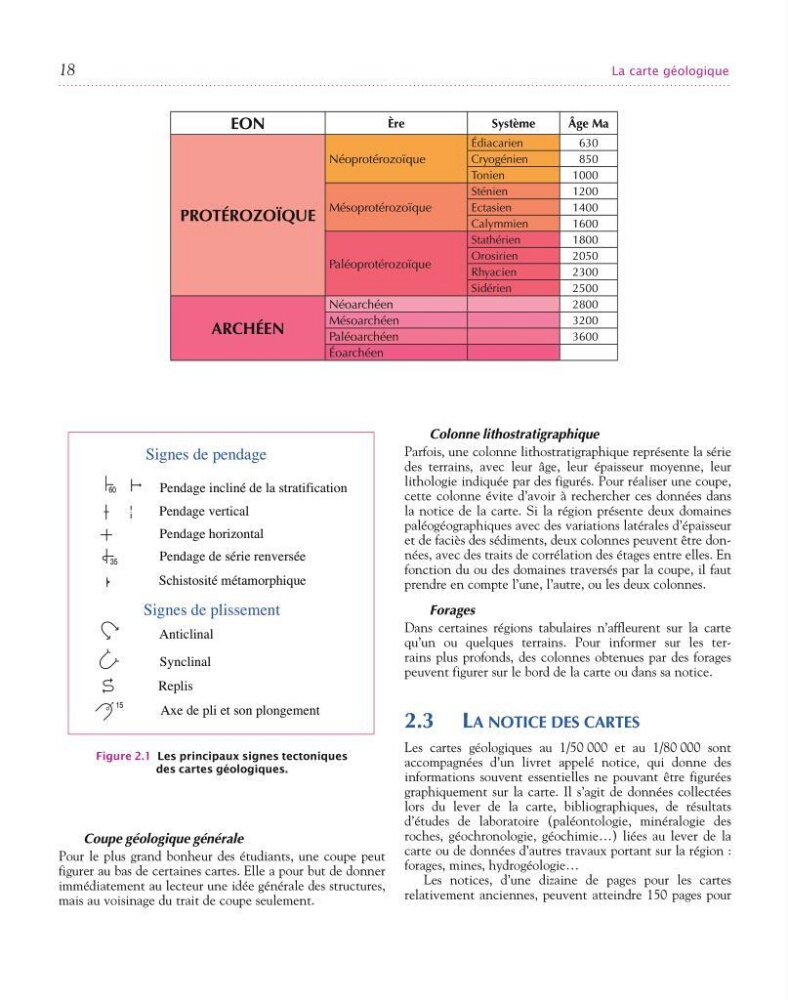

Figure 2.1 Les principaux signes tectoniques
des cartes géologiques.
Coupe géologique générale
Pour le plus grand bonheur des étudiants, une coupe peut
figurer au bas de certaines cartes. Elle a pour but de donner
immédiatement au lecteur une idée générale des structures,
mais au voisinage du trait de coupe seulement.
Colonne lithostratigraphique
Parfois, une colonne lithostratigraphique représente la série
des terrains, avec leur âge, leur épaisseur moyenne, leur
lithologie indiquée par des figurés. Pour réaliser une coupe,
cette colonne évite d’avoir à rechercher ces données dans
la notice de la carte. Si la région présente deux domaines
paléogéographiques avec des variations latérales d’épaisseur
et de faciès des sédiments, deux colonnes peuvent être données, avec des traits de corrélation des étages entre elles. En
fonction du ou des domaines traversés par la coupe, il faut
prendre en compte l’une, l’autre, ou les deux colonnes.
Forages
Dans certaines régions tabulaires n’affleurent sur la carte
qu’un ou quelques terrains. Pour informer sur les terrains plus profonds, des colonnes obtenues par des forages
peuvent figurer sur le bord de la carte ou dans sa notice.
2.3 La notice des cartes
Les cartes géologiques au 1/50 000 et au 1/80 000 sont
accompagnées d’un livret appelé notice, qui donne des
informations souvent essentielles ne pouvant être figurées
graphiquement sur la carte. Il s’agit de données collectées
lors du lever de la carte, bibliographiques, de résultats
d’études de laboratoire (paléontologie, minéralogie des
roches, géochronologie, géochimie…) liées au lever de la
carte ou de données d’autres travaux portant sur la région :
forages, mines, hydrogéologie…
Les notices, d’une dizaine de pages pour les cartes
relativement anciennes, peuvent atteindre 150 pages pour
