12
La carte topographique
Les falaises
Les abrupts, falaises et parois rocheuses à pente forte sont
marqués par des figurés de rochers (fig. 1.3 et 1.6). Les
courbes de niveau n’y sont pas tracées, car elles seraient
superposées ou trop serrées. Pour connaître la hauteur d’une
paroi, on fait la différence d’altitude des courbes de niveau
passant en haut et au pied de la paroi. Le regard d’une paroi
est la direction géographique vers laquelle elle fait face : sur
la figure 1.6, les parois regardent vers l’est et le nord.
Les cuvettes
Certains paysages glaciaires ou de pays calcaire peuvent
présenter des cuvettes. Pour ne pas les confondre avec des
collines, les courbes de niveau sont tracées en tireté et une
flèche est dirigée vers le fond de la cuvette.

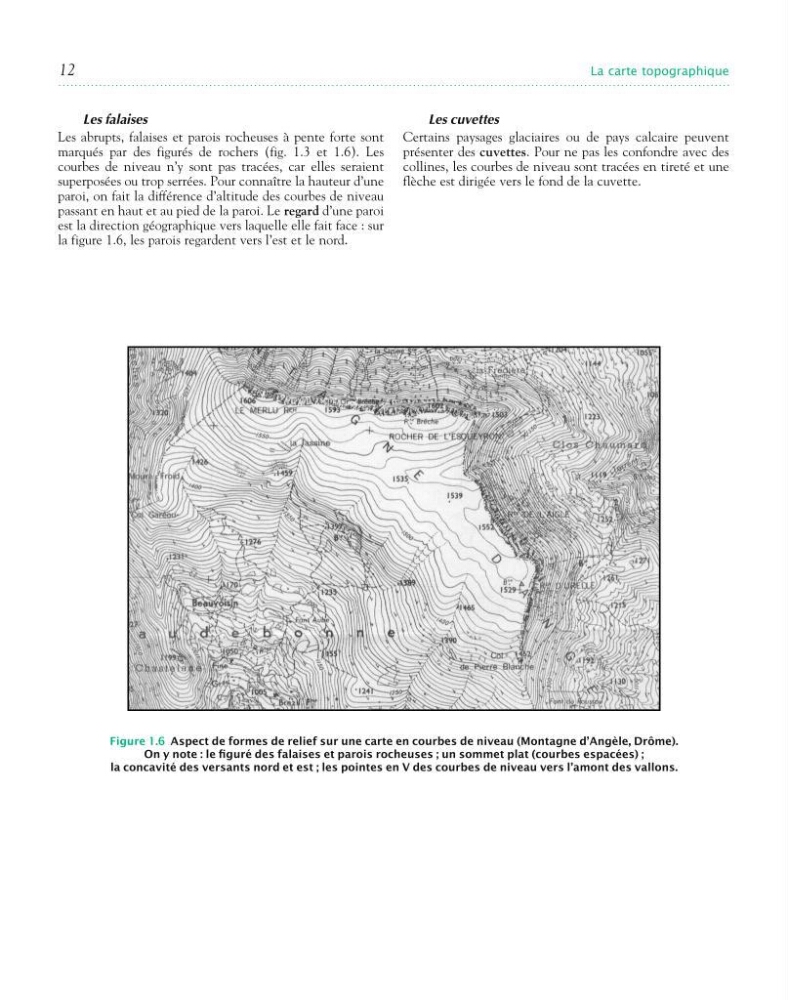

Figure 1.6  Aspect de formes de relief sur une carte en courbes de niveau (Montagne d’Angèle, Drôme).
On y note : le figuré des falaises et parois rocheuses ; un sommet plat (courbes espacées) ;
la concavité des versants nord et est ; les pointes en V des courbes de niveau vers l’amont des vallons.
