Étudeti de carteti et coupeti géologiqueti
115
© Dunod - La photocopie non autorisée est un délit.
500 m
NW
E
W
SE
1000
500
0
-500
Cabrol
Nappe du
Minervois
Groupe Saint Pons - Cabardès
granite de Brousses
1000
0
-500
D
e3
e2b
e2a
e1
K2b
k2a
k1
d1b-2a
d1a
d1ac
Spk
Spj
Spi
Sph
Spg
γ4
Dévonien inf.
"
Dévonien basal
Ordovicien sup.
Silurien
Cambrien
Métamorphisme
de contact
ξχ mB
a
Granite intrusif
Ilerdien inf. moy.
Thanétien sup.
Thanétien inf.
Dano-Montien
d1 Dévonien inf.
Cambrien
"
Cambrien inf.
Infracambrien (?)
Nappe du Minervois
Zone axiale
e3
e2a
e1
Pujol
Villaret
γ
γ mB
a
ξχ
D
Montagne Noire
bassin tertiaire de Carcassonne

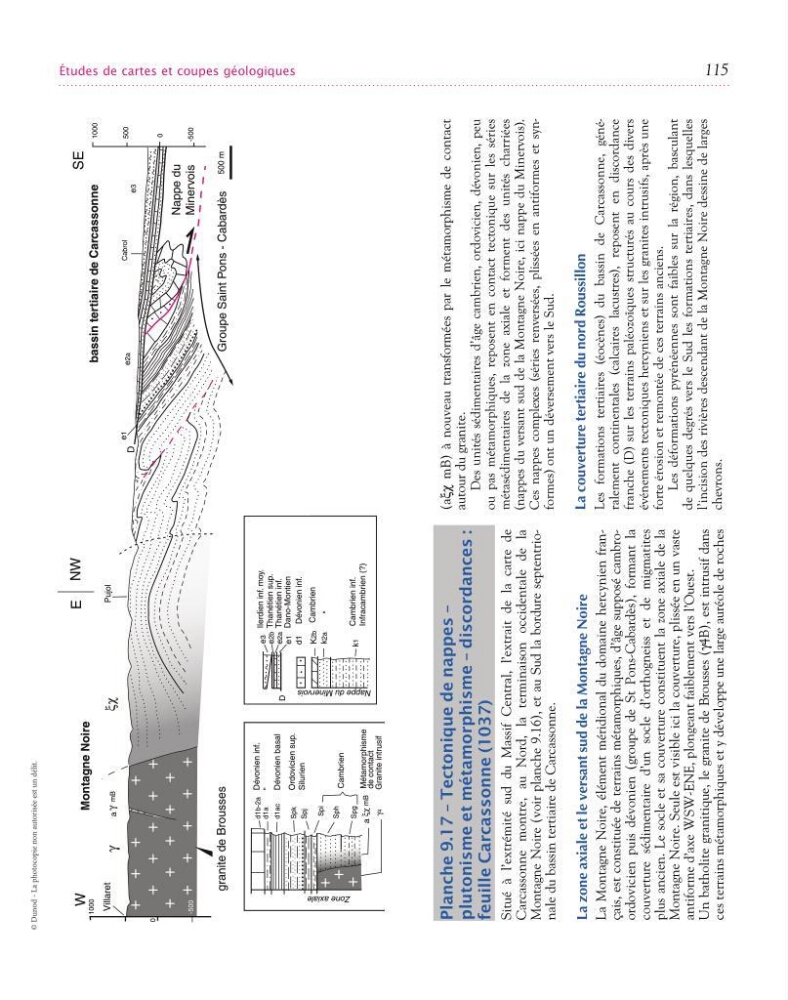

Planche 9.17 – Tectonique de nappes –
plutonisme et métamorphisme – discordances :
feuille Carcassonne (1037)
Situé à l’extrémité sud du Massif Central, l’extrait de la carte de
Carcassonne montre, au Nord, la terminaison occidentale de la
Montagne Noire (voir planche 9.16), et au Sud la bordure septentrionale du bassin tertiaire de Carcassonne.
La zone axiale et le versant sud de la Montagne Noire
La Montagne Noire, élément méridional du domaine hercynien français, est constituée de terrains métamorphiques, d’âge supposé cambroordovicien puis dévonien (groupe de St PonsCabardès), formant la
couverture sédimentaire d’un socle d’orthogneiss et de migmatites
plus ancien. Le socle et sa couverture constituent la zone axiale de la
Montagne Noire. Seule est visible ici la couverture, plissée en un vaste
antiforme d’axe WSWENE, plongeant faiblement vers l’Ouest.
Un batholite granitique, le granite de Brousses (γ4B), est intrusif dans
ces terrains métamorphiques et y développe une large auréole de roches
(aξχ mB) à nouveau transformées par le métamorphisme de contact
autour du granite.
Des unités sédimentaires d’âge cambrien, ordovicien, dévonien, peu
ou pas métamorphiques, reposent en contact tectonique sur les séries
métasédimentaires de la zone axiale et forment des unités charriées
(nappes du versant sud de la Montagne Noire, ici nappe du Minervois).
Ces nappes complexes (séries renversées, plissées en antiformes et synformes) ont un déversement vers le Sud.
La couverture tertiaire du nord Roussillon
Les formations tertiaires (éocènes) du bassin de Carcassonne, généralement continentales (calcaires lacustres), reposent en discordance
franche (D) sur les terrains paléozoïques structurés au cours des divers
événements tectoniques hercyniens et sur les granites intrusifs, après une
forte érosion et remontée de ces terrains anciens.
Les déformations pyrénéennes sont faibles sur la région, basculant
de quelques degrés vers le Sud les formations tertiaires, dans lesquelles
l’incision des rivières descendant de la Montagne Noire dessine de larges
chevrons.
