Étudeti de carteti et coupeti géologiqueti
109
© Dunod - La photocopie non autorisée est un délit.
g2
g1
1000
500
0
-
1
0
0
0
500
-500
-1000
NW
SE
Pic St Loup
bassin tertiaire de
St Martin de Londres
Biranques
Le Lamalou
Le Gardiol
St Jean de Cuculles
500 m
F1
F2
- 500
g2-3
g1
e6b
e5-6a
e3-5
c7-e4
n1b-2 C
" 2 M
n1a
j9
j8
j7
j5-6
j4
j3
j2
l9-j1
l7-8
l6
l5
l3-4
l1-2
ts
Oligocène moy. - sup.
Oligocène inf.
Eocène sup.
Eocène moy - sup.
Eocène moyen
marnes infr -"lutétiennes"
Berriasien moy. - sup. -
Valanginien (C: calcaire,
M: marnes)
Berriasien inf.
Portlandien
Kimméridgien sup.
Kimméridgien inf.
Oxfordien sup. - moy.
Oxfordien inf.
Callovien
Bathonien
Aalénien - Bajocien
Toarcien
Domérien
Carixien
Sinémurien
Hettangien
Trias sup.
D
D
D
Br
Br

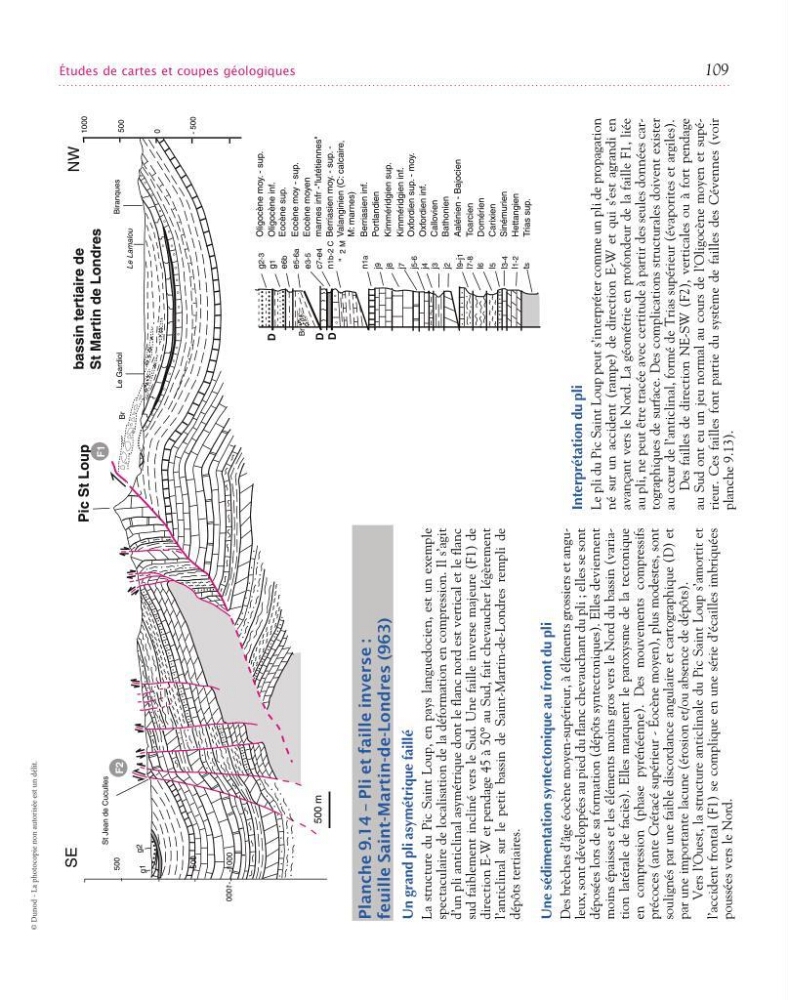

Planche 9.14 – Pli et faille inverse :
feuille Saint-Martin-de-Londres (963)
Un grand pli asymétrique faillé
La structure du Pic Saint Loup, en pays languedocien, est un exemple
spectaculaire de localisation de la déformation en compression. Il s’agit
d’un pli anticlinal asymétrique dont le flanc nord est vertical et le flanc
sud faiblement incliné vers le Sud. Une faille inverse majeure (F1) de
direction EW et pendage 45 à 50° au Sud, fait chevaucher légèrement
l’anticlinal sur le petit bassin de SaintMartindeLondres rempli de
dépôts tertiaires.
Une sédimentation syntectonique au front du pli
Des brèches d’âge éocène moyensupérieur, à éléments grossiers et anguleux, sont développées au pied du flanc chevauchant du pli ; elles se sont
déposées lors de sa formation (dépôts syntectoniques). Elles deviennent
moins épaisses et les éléments moins gros vers le Nord du bassin (variation latérale de faciès). Elles marquent le paroxysme de la tectonique
en compression (phase pyrénéenne). Des mouvements compressifs
précoces (ante Crétacé supérieur Éocène moyen), plus modestes, sont
soulignés par une faible discordance angulaire et cartographique (D) et
par une importante lacune (érosion et/ou absence de dépôts).
Vers l’Ouest, la structure anticlinale du Pic Saint Loup s’amortit et
l’accident frontal (F1) se complique en une série d’écailles imbriquées
poussées vers le Nord.
Interprétation du pli
Le pli du Pic Saint Loup peut s’interpréter comme un pli de propagation
né sur un accident (rampe) de direction EW et qui s’est agrandi en
avançant vers le Nord. La géométrie en profondeur de la faille F1, liée
au pli, ne peut être tracée avec certitude à partir des seules données cartographiques de surface. Des complications structurales doivent exister
au cœur de l’anticlinal, formé de Trias supérieur (évaporites et argiles).
Des failles de direction NESW (F2), verticales ou à fort pendage
au Sud ont eu un jeu normal au cours de l’Oligocène moyen et supérieur. Ces failles font partie du système de failles des Cévennes (voir
planche 9.13).
