Étudeti de carteti et coupeti géologiqueti
103
© Dunod - La photocopie non autorisée est un délit.
NNE
SSW
1000
0
596
1308
La Colle des Maçons
Aubanel (Bie)
1500
500
0
500 m
m3
c2-1
n4
n3-2
n1-j9
j8
j7-6
j5-3
j2
j1
l1
l2
t3
t2
t1
Tortonien
e1
Eocène sup.
Cénomanien - Albien
Barrémien
Hauterivien-Valanginien
Berriasien-Portlandien
Kimméridgien
Séquanien-Rauracien
Argovien-OxfordienCallovien
Bathonien
Bajocien
Hettangien
Rhetien
Keuper
Muschelkalk
Trias inf.
ζ
Gneiss
D
D
D
D
?
?
? ?
?
?

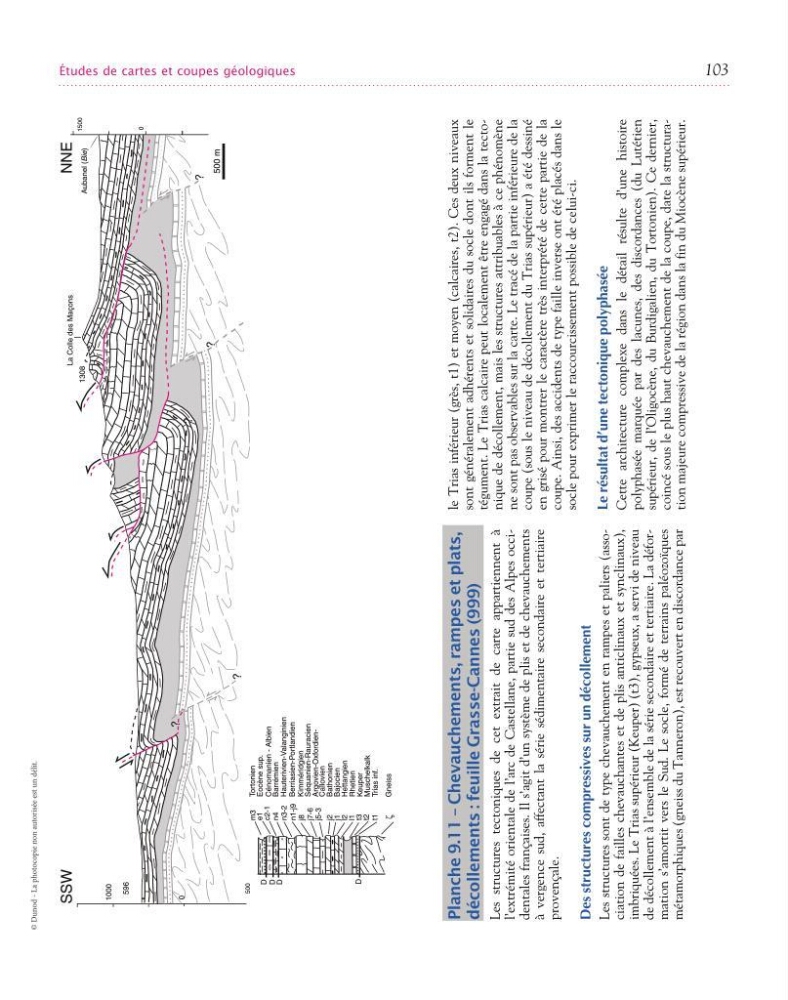

Planche 9.11 – Chevauchements, rampes et plats,
décollements : feuille Grasse-Cannes (999)
Les structures tectoniques de cet extrait de carte appartiennent à
l’extrémité orientale de l’arc de Castellane, partie sud des Alpes occidentales françaises. Il s’agit d’un système de plis et de chevauchements
à vergence sud, affectant la série sédimentaire secondaire et tertiaire
provençale.
Des structures compressives sur un décollement
Les structures sont de type chevauchement en rampes et paliers (association de failles chevauchantes et de plis anticlinaux et synclinaux),
imbriquées. Le Trias supérieur (Keuper) (t3), gypseux, a servi de niveau
de décollement à l’ensemble de la série secondaire et tertiaire. La déformation s’amortit vers le Sud. Le socle, formé de terrains paléozoïques
métamorphiques (gneiss du Tanneron), est recouvert en discordance par
le Trias inférieur (grès, t1) et moyen (calcaires, t2). Ces deux niveaux
sont généralement adhérents et solidaires du socle dont ils forment le
tégument. Le Trias calcaire peut localement être engagé dans la tectonique de décollement, mais les structures attribuables à ce phénomène
ne sont pas observables sur la carte. Le tracé de la partie inférieure de la
coupe (sous le niveau de décollement du Trias supérieur) a été dessiné
en grisé pour montrer le caractère très interprété de cette partie de la
coupe. Ainsi, des accidents de type faille inverse ont été placés dans le
socle pour exprimer le raccourcissement possible de celuici.
Le résultat d’une tectonique polyphasée
Cette architecture complexe dans le détail résulte d’une histoire
polyphasée marquée par des lacunes, des discordances (du Lutétien
supérieur, de l’Oligocène, du Burdigalien, du Tortonien). Ce dernier,
coincé sous le plus haut chevauchement de la coupe, date la structuration majeure compressive de la région dans la fin du Miocène supérieur.
