Chapitre 5 • Le rôle de la composition chimique…
66
deux autres paragenèses, dans un système hydraté non saturé en H 2 O, qui ne contiennent pas de phase vapeur : Hbl-Opx-Grt-Qtz-Pl et Hbl-Cpx-Opx-Qtz-Pl délimitées
par les lignes de liaisons dans la partie inférieure du tétraèdre. Dans ce cas, le système a
cinq constituants chimiques (CFASH) et la paragenèse contient cinq phases minérales,
mais pas de phase V : quatre sont présentes dans le tétraèdre et le quartz.
Ainsi, dans le système hydraté, conformément à la règle des phases, les paragenèses
sont à cinq phases. L’une de ces phases a un « statut » un peu particulier : pour le thermodynamicien, la phase V est une « phase physiquement distincte » au même titre

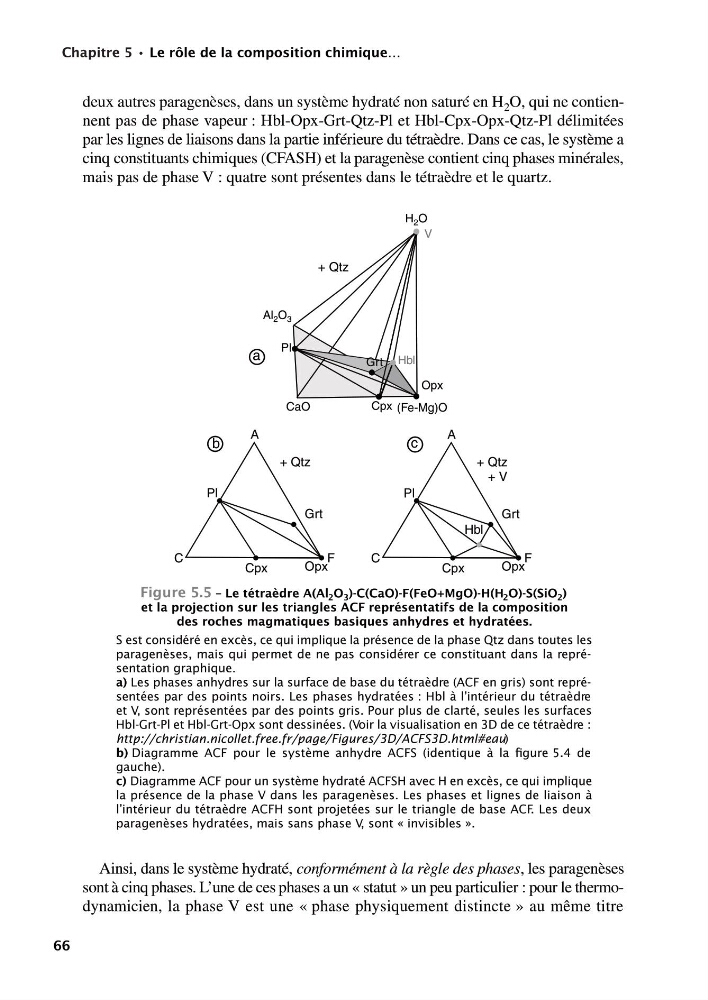

Figure 5.5 – Le tétraèdre A(Al 2 O 3 )-C(CaO)-F(FeO+MgO)-H(H 2 O)-S(SiO 2 )
et la projection sur les triangles ACF représentatifs de la composition
des roches magmatiques basiques anhydres et hydratées.
S est considéré en excès, ce qui implique la présence de la phase Qtz dans toutes les
paragenèses, mais qui permet de ne pas considérer ce constituant dans la représentation graphique.
a) Les phases anhydres sur la surface de base du tétraèdre (ACF en gris) sont représentées par des points noirs. Les phases hydratées : Hbl à l’intérieur du tétraèdre
et V, sont représentées par des points gris. Pour plus de clarté, seules les surfaces
Hbl-Grt-Pl et Hbl-Grt-Opx sont dessinées. (Voir la visualisation en 3D de ce tétraèdre :
http://christian.nicollet.free.fr/page/Figures/3D/ACFS3D.html#eau)
b) Diagramme ACF pour le système anhydre ACFS (identique à la figure 5.4 de
gauche).
c) Diagramme ACF pour un système hydraté ACFSH avec H en excès, ce qui implique
la présence de la phase V dans les paragenèses. Les phases et lignes de liaison à
l’intérieur du tétraèdre ACFH sont projetées sur le triangle de base ACF. Les deux
paragenèses hydratées, mais sans phase V, sont « invisibles ».
Al 2 O 3
CaO
(Fe-Mg)O
Hbl
Opx
Pl
Cpx
Grt
V
H 2 O
+ Qtz
A
C
F
+ Qtz
Pl
Cpx
Opx
Grt
A
C
F
+ Qtz
Pl
Cpx
Opx
Grt
+ V
Hbl
a
b
c
9782100522682-Nicollet.fm Page 66 Mardi, 29. décembre 2009 4:34 16
