Chapitre 5 • Le rôle de la composition chimique…
64
n’augmente pas nécessairement le nombre de minéraux (comme l’indique la règle
des phases) : si l’on ajoute du fer à une forstérite (olivine magnésienne) dans un
système purement magnésien, on ne fabrique pas deux minéraux, mais une olivine
« solution solide ferromagnésienne » dans un système ferromagnésien. Ces éléments
(Fe et Mg) sont appelés des constituants isomorphes.
Il reste quatre constituants dont on peut représenter les variations dans un tétraèdre.
Quelques minéraux sont représentés sur la figure 5.3. Conformément à la règle des
phases, les lignes de liaisons entre ces différents minéraux permettent de définir des
paragenèses à quatre phases. Cependant, une telle figure reste encore difficile à
visualiser sur l’espace à deux dimensions d’une feuille de papier. La solution est de
projeter le volume de ce tétraèdre sur un triangle. Mais la règle des phases nous indique
que quatre minéraux constituent la paragenèse (assemblage divariant avec M = C)
des roches à représenter dans ces figures, ce qui est impossible sans faire croiser des
lignes de liaison. La solution consiste à choisir un des minéraux de la paragenèse

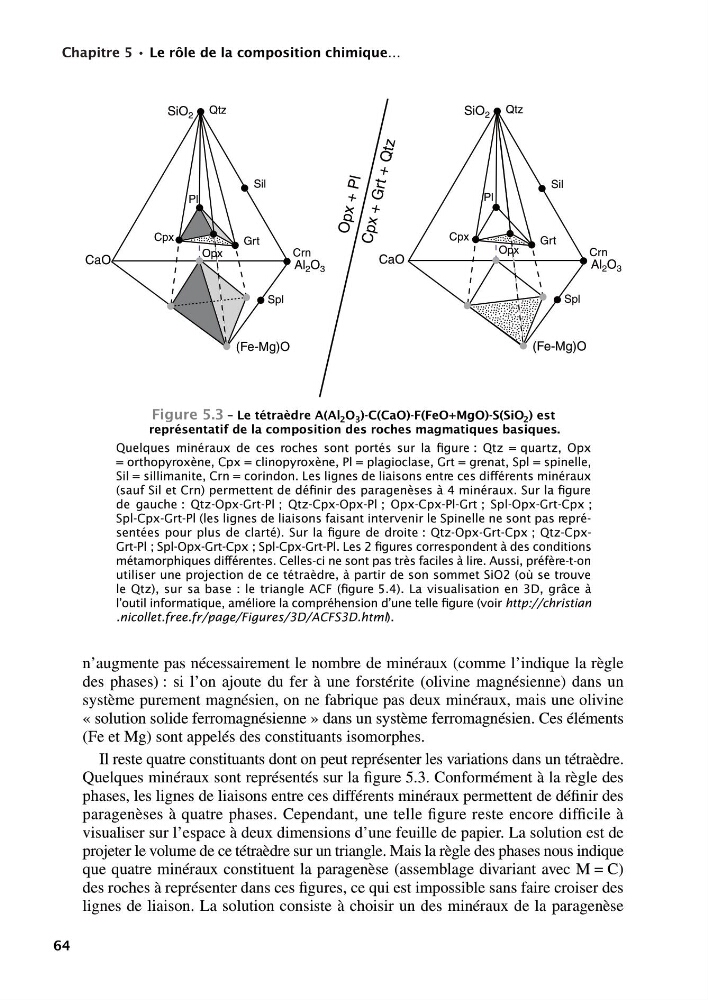

Figure 5.3 – Le tétraèdre A(Al 2 O 3 )-C(CaO)-F(FeO+MgO)-S(SiO 2 ) est
représentatif de la composition des roches magmatiques basiques.
Quelques minéraux de ces roches sont portés sur la figure : Qtz = quartz, Opx
= orthopyroxène, Cpx = clinopyroxène, Pl = plagioclase, Grt = grenat, Spl = spinelle,
Sil = sillimanite, Crn = corindon. Les lignes de liaisons entre ces différents minéraux
(sauf Sil et Crn) permettent de définir des paragenèses à 4 minéraux. Sur la figure
de gauche : Qtz-Opx-Grt-Pl ; Qtz-Cpx-Opx-Pl ; Opx-Cpx-Pl-Grt ; Spl-Opx-Grt-Cpx ;
Spl-Cpx-Grt-Pl (les lignes de liaisons faisant intervenir le Spinelle ne sont pas représentées pour plus de clarté). Sur la figure de droite : Qtz-Opx-Grt-Cpx ; Qtz-CpxGrt-Pl ; Spl-Opx-Grt-Cpx ; Spl-Cpx-Grt-Pl. Les 2 figures correspondent à des conditions
métamorphiques différentes. Celles-ci ne sont pas très faciles à lire. Aussi, préfère-t-on
utiliser une projection de ce tétraèdre, à partir de son sommet SiO2 (où se trouve
le Qtz), sur sa base : le triangle ACF (figure 5.4). La visualisation en 3D, grâce à
l’outil informatique, améliore la compréhension d’une telle figure (voir http://christian
.nicollet.free.fr/page/Figures/3D/ACFS3D.html).
. . . .
.
. . .
. . .
.
. .
.
. .
.
.
.
. .
..
. . .
.
SiO 2
Al 2 O 3
CaO
(Fe-Mg)O
Qtz
Spl
Opx
Pl
Cpx
Grt
Crn
Sil
. . . .
.
. . .
. . .
.
. .
.
. .
.
.
.
. .
..
. . .
.
SiO 2
Al 2 O 3
CaO
(Fe-Mg)O
Qtz
Spl
Opx
Pl
Cpx
Grt
Crn
. .. .
.
..
.
.. .
. .. .
.
..
.
.. .
. .. .
.
..
.
.. .
. .. .
.
..
.
.. .
. .. .
.
..
.
.. .
. .. .
.
..
.
.. .
. .. .
.
..
.
.. .
. .. .
.
..
.
.. .
. .. .
.
..
.
.. . . .. .
.
..
.
.
.
.
. .. .
.
..
.
..
. . .. .
. ..
.
..
.
.
. . .
.
.. .
. . .
.
.
.
.
. .
. . .
.
.
. ..
.
.. .
. .
.
.
. .. .
.
..
.
.. .
. ..
.
. .
. .
.
.
.
. ..
.
.
.
.
.
.
.
.
. ..
.
.
.
.
.
.
.
.
O p x + P l
C p x + G rt + Q tz
Sil
9782100522682-Nicollet.fm Page 64 Mardi, 29. décembre 2009 4:34 16
