Chapitre 1 • Le métamorphisme : définition, limites et variables
4

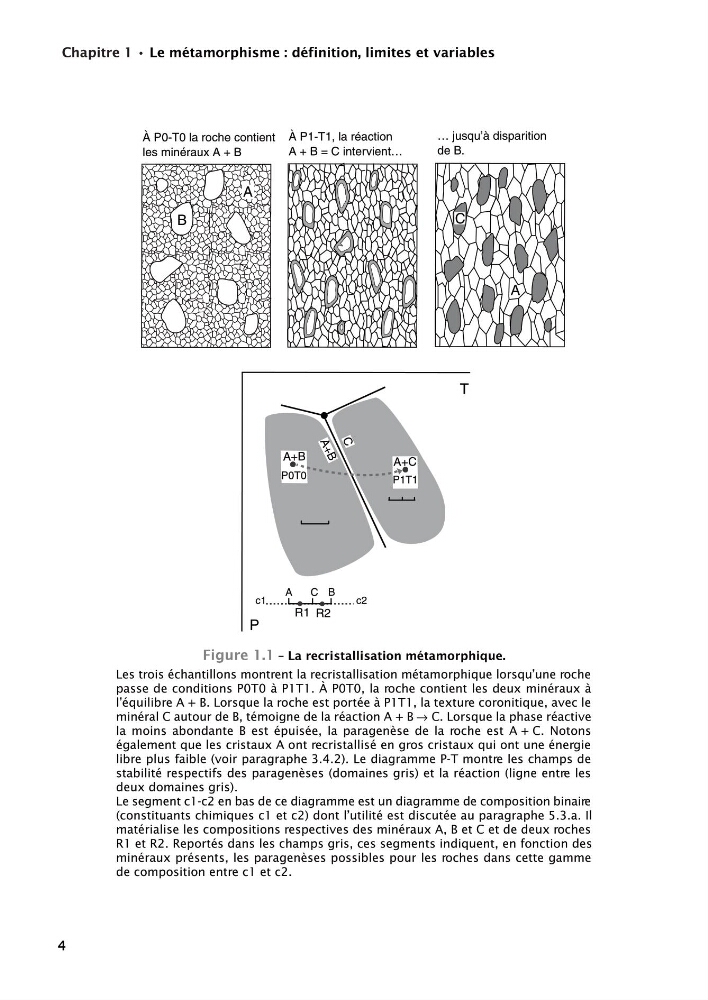

Figure 1.1 – La recristallisation métamorphique.
Les trois échantillons montrent la recristallisation métamorphique lorsqu’une roche
passe de conditions P0T0 à P1T1. À P0T0, la roche contient les deux minéraux à
l’équilibre A + B. Lorsque la roche est portée à P1T1, la texture coronitique, avec le
minéral C autour de B, témoigne de la réaction A + B Æ C. Lorsque la phase réactive
la moins abondante B est épuisée, la paragenèse de la roche est A + C. Notons
également que les cristaux A ont recristallisé en gros cristaux qui ont une énergie
libre plus faible (voir paragraphe 3.4.2). Le diagramme P-T montre les champs de
stabilité respectifs des paragenèses (domaines gris) et la réaction (ligne entre les
deux domaines gris).
Le segment c1-c2 en bas de ce diagramme est un diagramme de composition binaire
(constituants chimiques c1 et c2) dont l’utilité est discutée au paragraphe 5.3.a. Il
matérialise les compositions respectives des minéraux A, B et C et de deux roches
R1 et R2. Reportés dans les champs gris, ces segments indiquent, en fonction des
minéraux présents, les paragenèses possibles pour les roches dans cette gamme
de composition entre c1 et c2.
T
P
.
A
+
B
C
A+C
P1T1
A+B
P0T0
c1
c2
A
C B
R1 R2
B
A
C
À P0-T0 la roche contient
les minéraux A + B
À P1-T1, la réaction
A + B = C intervient…
… jusqu’à disparition
de B.
A
9782100522682-Nicollet.fm Page 4 Mardi, 29. décembre 2009 4:34 16
