© Dunod – La photocopie non autorisée est un délit.
137
10.4 • Migmatites, granites, charnockites et faciès granulite
(réaction subsolidus) de déshydratation (M) H = A + V qui ne fait pas intervenir la
phase M ; les réactions (H) A + V = M et (A) H + V = M sont des réactions de fusion
eutectique, tandis que la réaction (V) H = A + M est une réaction de fusion péritectique
qui produit un magma et un nouveau minéral. Celle-ci ne fait pas intervenir la phase V
et est appelée « réaction de fusion vapeur absente » (ou encore, ce qui n’est pas très
explicite, « réaction de fusion-déshydratation ».)
Sur cette première figure en conditions hydratées (
= P L) , le domaine du faciès
Granulite (G), avec des minéraux anhydres, est restreint aux très faibles pressions
(P < 0,1 GPa) : il s’agit du faciès Cornéennes à pyroxènes du métamorphisme de
contact.
Si la vapeur d’eau est diluée avec du dioxyde de carbone, les réactions se déplacent
dans l’espace P-T dans le sens des flèches de la figure 10.4, de telle sorte que les
champs de stabilité des phases les plus hydratées vont diminuer (figure 10.5). Il
s’agit de H dans la réaction H = A + V et M dans les réactions de fusion eutectique :
A + V = M et H + V = M.
Dans la réaction de fusion péritectique H = A + M, il n’y a pas de libération de
vapeur (réaction (V) = vapeur absente), ce qui laisse supposer un équilibre entre les

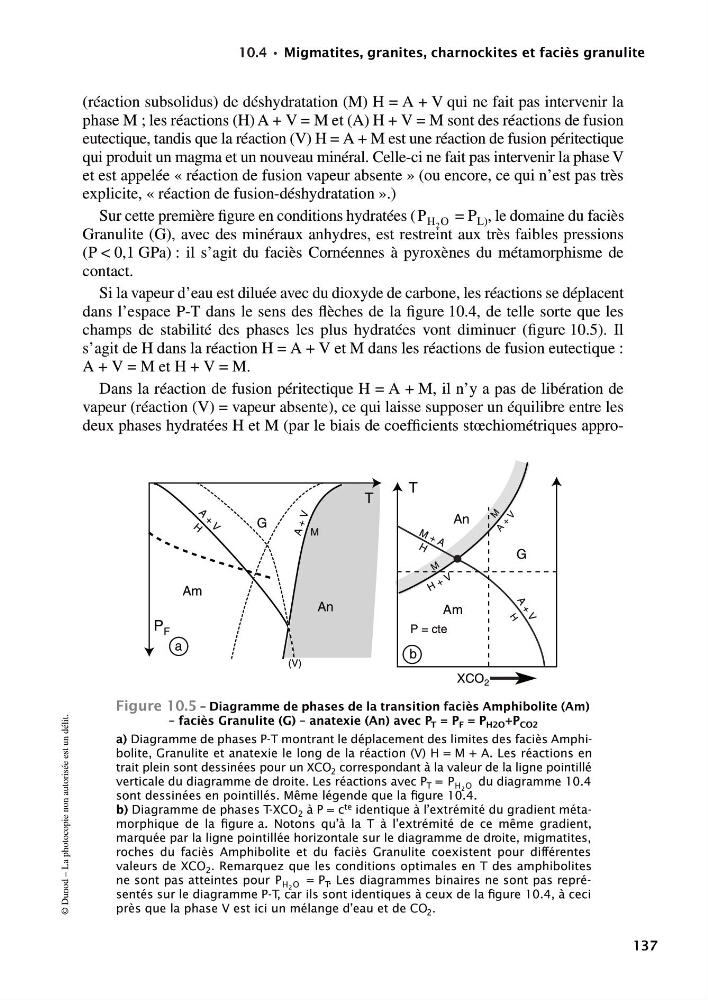

deux phases hydratées H et M (par le biais de coefficients stœchiométriques approFigure 10.5 – Diagramme de phases de la transition faciès Amphibolite (Am)
– faciès Granulite (G) – anatexie (An) avec P T = P F = P H2O +P CO2
a) Diagramme de phases P-T montrant le déplacement des limites des faciès Amphibolite, Granulite et anatexie le long de la réaction (V) H = M + A. Les réactions en
trait plein sont dessinées pour un XCO 2 correspondant à la valeur de la ligne pointillé
verticale du diagramme de droite. Les réactions avec P T =
du diagramme 10.4
sont dessinées en pointillés. Même légende que la figure 10.4.
b) Diagramme de phases T-XCO 2 à P = c
te identique à l’extrémité du gradient métamorphique de la figure a. Notons qu’à la T à l’extrémité de ce même gradient,
marquée par la ligne pointillée horizontale sur le diagramme de droite, migmatites,
roches du faciès Amphibolite et du faciès Granulite coexistent pour différentes
valeurs de XCO 2 . Remarquez que les conditions optimales en T des amphibolites
ne sont pas atteintes pour
= P T . Les diagrammes binaires ne sont pas représentés sur le diagramme P-T, car ils sont identiques à ceux de la figure 10.4, à ceci
près que la phase V est ici un mélange d’eau et de CO 2 .
P H 2 O
T
P F
A
+
V
H
A + V
M
Am
G
An
(V)
a
b
T
P = cte
XCO 2
A
+
V
H
H + V
M
M
A
+
V
M + A
H
Am
G
An
P H 2 O
P H 2 O
9782100522682-Nicollet.fm Page 137 Mardi, 29. décembre 2009 4:34 16
