8.1 • Réaction continue et réaction discontinue

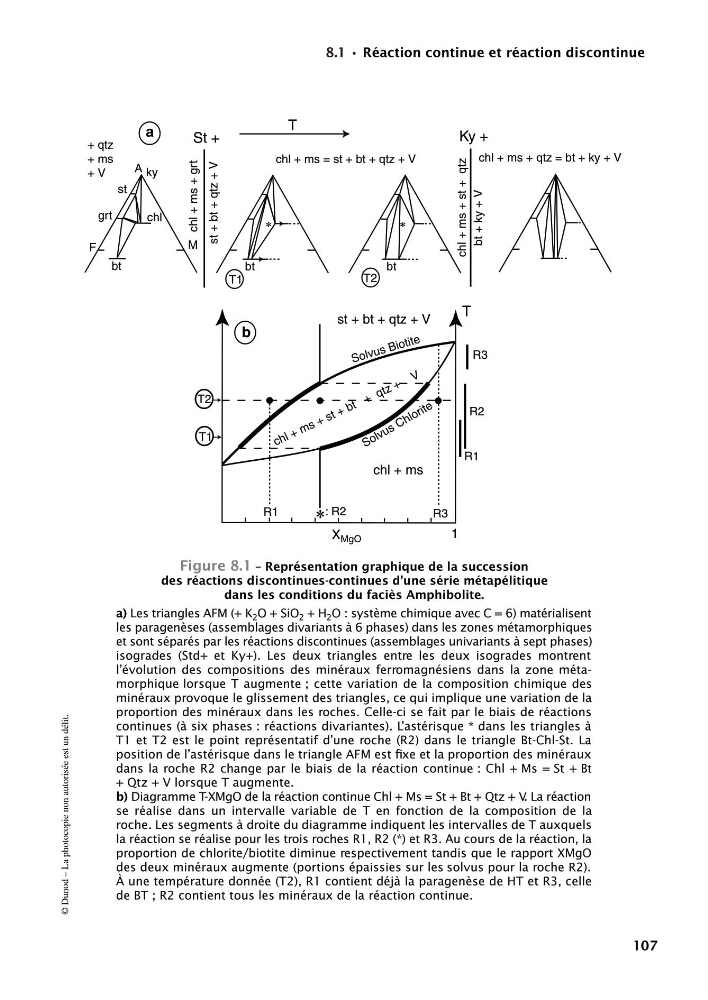

Figure 8.1 – Représentation graphique de la succession
des réactions discontinues-continues d’une série métapélitique
dans les conditions du faciès Amphibolite.
a) Les triangles AFM (+ K 2 O + SiO 2 + H 2 O : système chimique avec C = 6) matérialisent
les paragenèses (assemblages divariants à 6 phases) dans les zones métamorphiques
et sont séparés par les réactions discontinues (assemblages univariants à sept phases)
isogrades (Std+ et Ky+). Les deux triangles entre les deux isogrades montrent
l’évolution des compositions des minéraux ferromagnésiens dans la zone métamorphique lorsque T augmente ; cette variation de la composition chimique des
minéraux provoque le glissement des triangles, ce qui implique une variation de la
proportion des minéraux dans les roches. Celle-ci se fait par le biais de réactions
continues (à six phases : réactions divariantes). L’astérisque * dans les triangles à
T1 et T2 est le point représentatif d’une roche (R2) dans le triangle Bt-Chl-St. La
position de l’astérisque dans le triangle AFM est fixe et la proportion des minéraux
dans la roche R2 change par le biais de la réaction continue : Chl + Ms = St + Bt
+ Qtz + V lorsque T augmente.
b) Diagramme T-XMgO de la réaction continue Chl + Ms = St + Bt + Qtz + V. La réaction
se réalise dans un intervalle variable de T en fonction de la composition de la
roche. Les segments à droite du diagramme indiquent les intervalles de T auxquels
la réaction se réalise pour les trois roches R1, R2 (*) et R3. Au cours de la réaction, la
proportion de chlorite/biotite diminue respectivement tandis que le rapport XMgO
des deux minéraux augmente (portions épaissies sur les solvus pour la roche R2).
À une température donnée (T2), R1 contient déjà la paragenèse de HT et R3, celle
de BT ; R2 contient tous les minéraux de la réaction continue.
