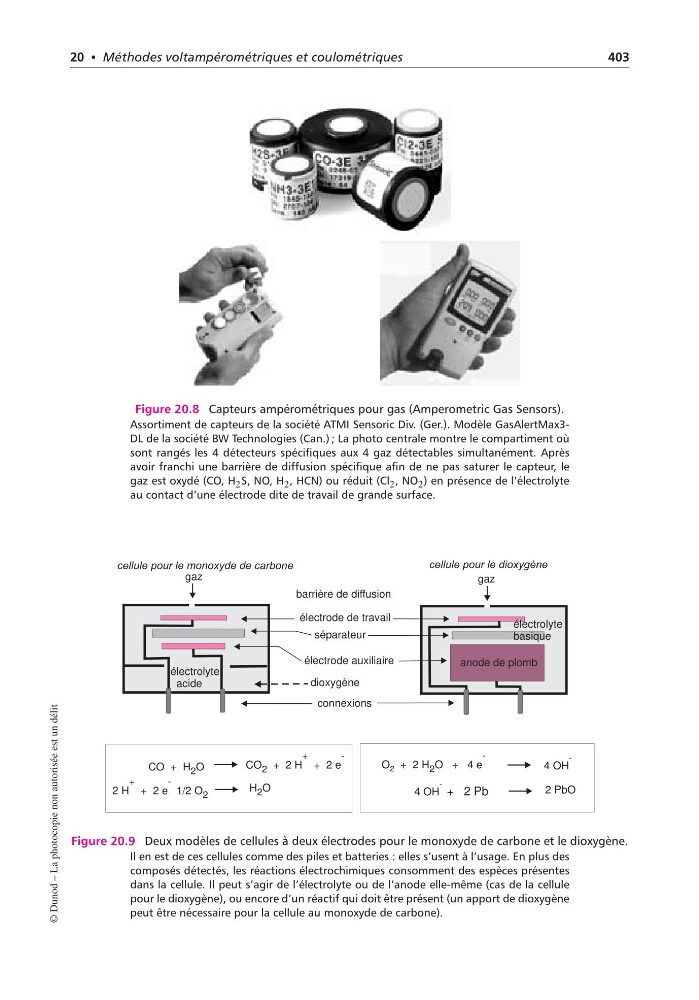

Figure 20.8 Capteurs ampérométriques pour gas (Amperometric Gas Sensors).
Assortiment de capteurs de la société ATMI Sensoric Div. (Ger.). Modèle GasAlertMax3DL de la société BW Technologies (Can.) ; La photo centrale montre le compartiment où
sont rangés les 4 détecteurs spécifiques aux 4 gaz détectables simultanément. Après
avoir franchi une barrière de diffusion spécifique afin de ne pas saturer le capteur, le
gaz est oxydé (CO, H 2 S, NO, H 2 , HCN) ou réduit (Cl 2 , NO 2 ) en présence de l’électrolyte
au contact d’une électrode dite de travail de grande surface.
électrode auxiliaire
gaz
gaz
électrode de travail
barrière de diffusion
cellule pour le monoxyde de carbone
cellule pour le dioxygène
connexions
dioxygène
séparateur
électrolyte
acide
électrolyte
basique
anode de plomb
O + 2 H O + 4 e
2
2
-
4 OH
-
2 PbO
CO + H O
2
H O
2
CO + 2 H + 2 e
2
+
-
2 H + 2 e
+
- 1/2 O 2
4 OH
-
+ 2 Pb
Figure 20.9 Deux modèles de cellules à deux électrodes pour le monoxyde de carbone et le dioxygène.
Il en est de ces cellules comme des piles et batteries : elles s’usent à l’usage. En plus des
composés détectés, les réactions électrochimiques consomment des espèces présentes
dans la cellule. Il peut s’agir de l’électrolyte ou de l’anode elle-même (cas de la cellule
pour le dioxygène), ou encore d’un réactif qui doit être présent (un apport de dioxygène
peut être nécessaire pour la cellule au monoxyde de carbone).
