18 • Analyseurs élémentaires
381
débitmètre
rotamètre
ballon de réaction
désséchant
(drierite)
cellule de mesure
(verre de silice)
dispositif à vapeur froide
pour doser le mercure
argon
détecteur
air
égout
réactifs

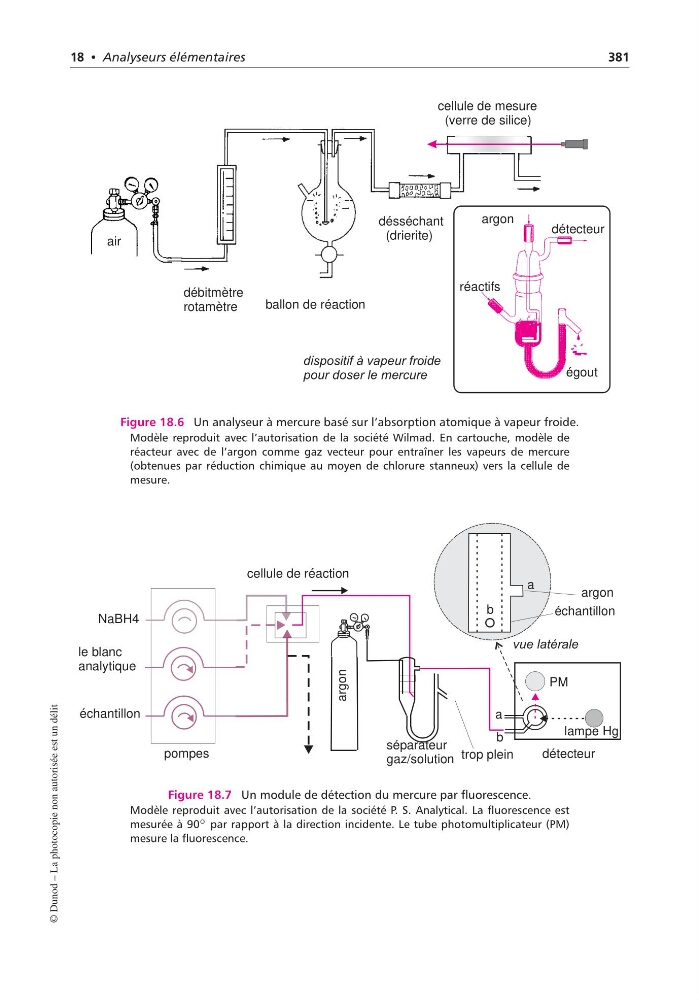

Figure 18.6 Un analyseur à mercure basé sur l’absorption atomique à vapeur froide.
Modèle reproduit avec l’autorisation de la société Wilmad. En cartouche, modèle de
réacteur avec de l’argon comme gaz vecteur pour entraîner les vapeurs de mercure
(obtenues par réduction chimique au moyen de chlorure stanneux) vers la cellule de
mesure.
échantillon
argon
vue latérale
échantillon
b
a
a
séparateur
gaz/solution
détecteur
pompes
cellule de réaction
trop plein
lampe Hg
PM
NaBH4
le blanc
analytique
argon
b
Figure 18.7 Un module de détection du mercure par fluorescence.
Modèle reproduit avec l’autorisation de la société P. S. Analytical. La fluorescence est
mesurée à 90 ◦ par rapport à la direction incidente. Le tube photomultiplicateur (PM)
mesure la fluorescence.
© Dunod – La photocopie non autorisée est un délit
381
débitmètre
rotamètre
ballon de réaction
désséchant
(drierite)
cellule de mesure
(verre de silice)
dispositif à vapeur froide
pour doser le mercure
argon
détecteur
air
égout
réactifs
Figure 18.6 Un analyseur à mercure basé sur l’absorption atomique à vapeur froide.
Modèle reproduit avec l’autorisation de la société Wilmad. En cartouche, modèle de
réacteur avec de l’argon comme gaz vecteur pour entraîner les vapeurs de mercure
(obtenues par réduction chimique au moyen de chlorure stanneux) vers la cellule de
mesure.
échantillon
argon
vue latérale
échantillon
b
a
a
séparateur
gaz/solution
détecteur
pompes
cellule de réaction
trop plein
lampe Hg
PM
NaBH4
le blanc
analytique
argon
b
Figure 18.7 Un module de détection du mercure par fluorescence.
Modèle reproduit avec l’autorisation de la société P. S. Analytical. La fluorescence est
mesurée à 90 ◦ par rapport à la direction incidente. Le tube photomultiplicateur (PM)
mesure la fluorescence.
© Dunod – La photocopie non autorisée est un délit
