16 • Spectrométrie de masse
323
secteur
électrostatique
secteur magnétique
plaque
collectrice
source
montage de Mattauch-Herzog (appareil dispersif E-B)
secteur
magnétique
secteur
magnétique
traitement
du signal
chambre
d'ionisation
échantillon
secteur
électrostatique
secteur
électrostatique
vide
O
collecteur d'ions
R
vide
R'
E
F 1
F 1
F 2
F 2
F 2
+
+
U
a
b
c
d
montage de Nier-Johnson E-B
détecteur
source
détecteur
source
"prisme magnétique"
à champ homogène
O
m/z
i o n s
( + )
E
B
1, ion léger
2, ion lourd
1
2
1953
1935

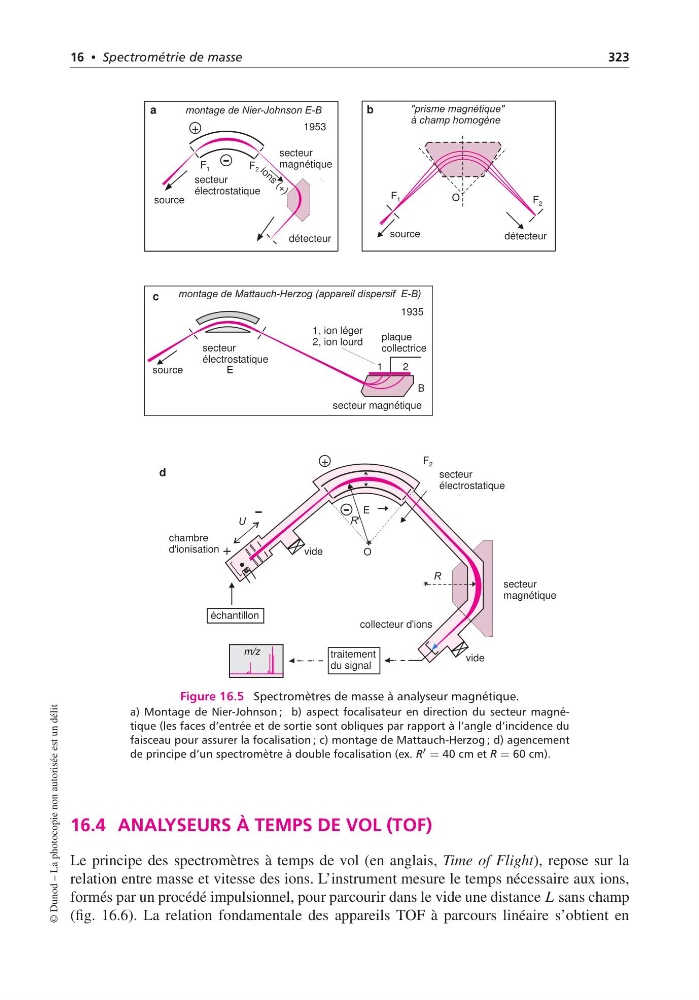

Figure 16.5 Spectromètres de masse à analyseur magnétique.
a) Montage de Nier-Johnson ; b) aspect focalisateur en direction du secteur magnétique (les faces d’entrée et de sortie sont obliques par rapport à l’angle d’incidence du
faisceau pour assurer la focalisation ; c) montage de Mattauch-Herzog ; d) agencement
de principe d’un spectromètre à double focalisation (ex. R = 40 cm et R = 60 cm).
16.4 ANALYSEURS À TEMPS DE VOL (TOF)
Le principe des spectromètres à temps de vol (en anglais, Time of Flight), repose sur la
relation entre masse et vitesse des ions. L’instrument mesure le temps nécessaire aux ions,
formés par un procédé impulsionnel, pour parcourir dans le vide une distance L sans champ
(fig. 16.6). La relation fondamentale des appareils TOF à parcours linéaire s’obtient en
