15 • Spectrométrie de résonance magnétique nucléaire
307

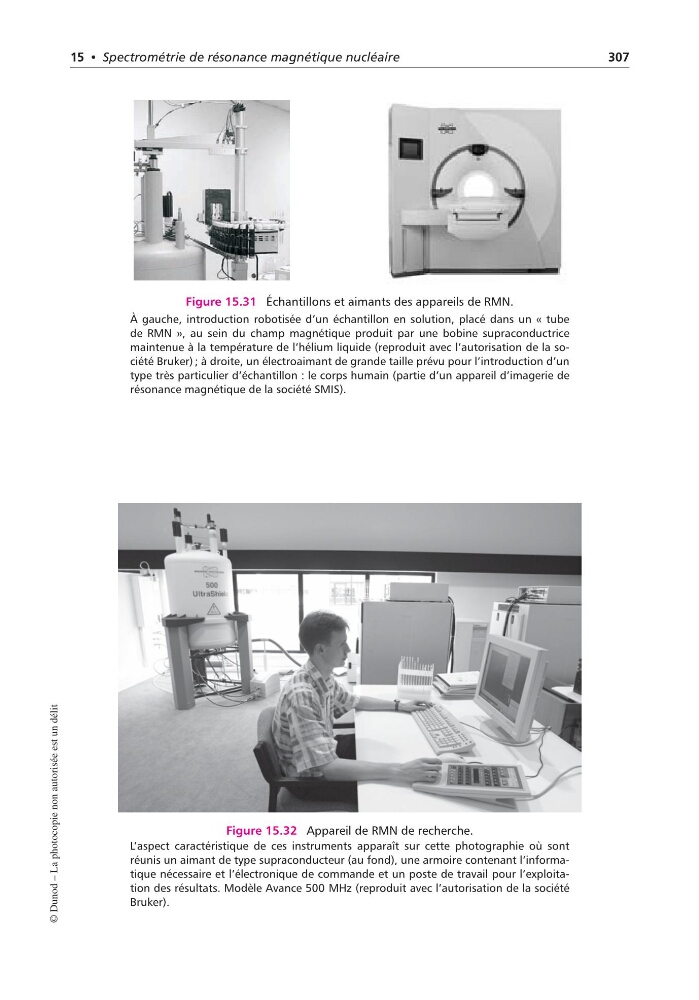

Figure 15.31 Échantillons et aimants des appareils de RMN.
À gauche, introduction robotisée d’un échantillon en solution, placé dans un « tube
de RMN », au sein du champ magnétique produit par une bobine supraconductrice
maintenue à la température de l’hélium liquide (reproduit avec l’autorisation de la société Bruker) ; à droite, un électroaimant de grande taille prévu pour l’introduction d’un
type très particulier d’échantillon : le corps humain (partie d’un appareil d’imagerie de
résonance magnétique de la société SMIS).
Figure 15.32 Appareil de RMN de recherche.
L’aspect caractéristique de ces instruments apparaît sur cette photographie où sont
réunis un aimant de type supraconducteur (au fond), une armoire contenant l’informatique nécessaire et l’électronique de commande et un poste de travail pour l’exploitation des résultats. Modèle Avance 500 MHz (reproduit avec l’autorisation de la société
Bruker).
© Dunod – La photocopie non autorisée est un délit
307
