14 • Spectrométrie d’émission atomique
271
images de la fente d'entrée
(superposition des ordres n)
réseau échelle
torche
plasma argon
fente d'entrée
dispersion
par
le
prisme
dispersion dans
la seconde direction
images de la fente d'entrée
dans le plan focal
prisme lentille
n
n + 1
n + 2...
dispersion du réseau
dispersion du réseau
bleu
rouge
réseau échelles
réseau conventionnel
d(sin ± sin ) = n
α
β
λ
α
β
θ
d
α
β
θ
d
dispersion par le réseau
miroirs
miroirs

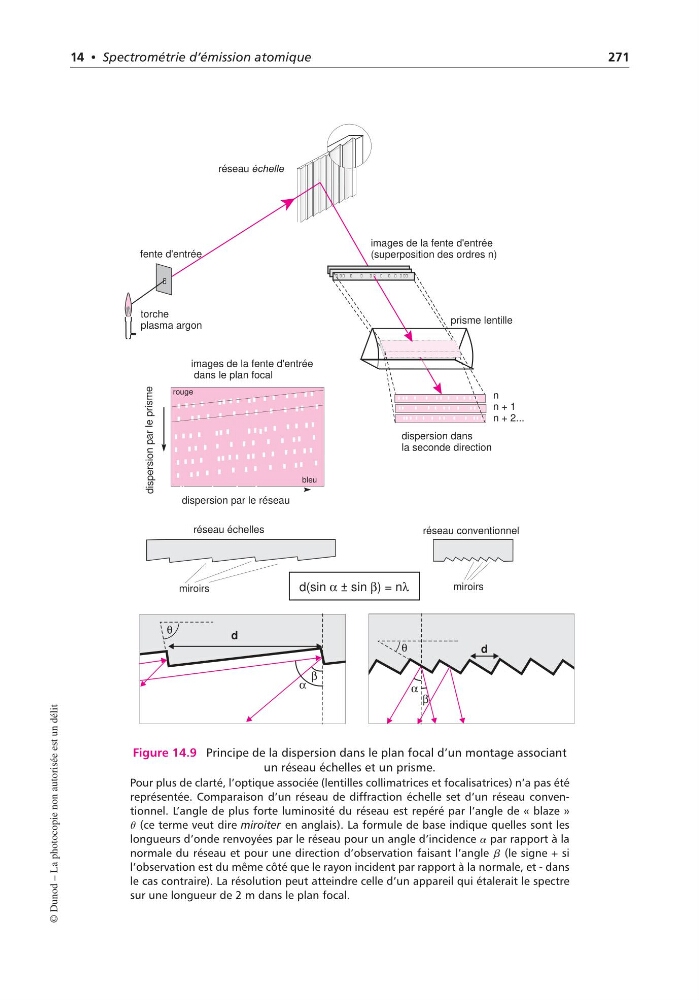

Figure 14.9 Principe de la dispersion dans le plan focal d’un montage associant
un réseau échelles et un prisme.
Pour plus de clarté, l’optique associée (lentilles collimatrices et focalisatrices) n’a pas été
représentée. Comparaison d’un réseau de diffraction échelle set d’un réseau conventionnel. L’angle de plus forte luminosité du réseau est repéré par l’angle de « blaze »
u (ce terme veut dire miroiter en anglais). La formule de base indique quelles sont les
longueurs d’onde renvoyées par le réseau pour un angle d’incidence a par rapport à la
normale du réseau et pour une direction d’observation faisant l’angle b (le signe + si
l’observation est du même côté que le rayon incident par rapport à la normale, et - dans
le cas contraire). La résolution peut atteindre celle d’un appareil qui étalerait le spectre
sur une longueur de 2 m dans le plan focal.
