Partie 2 • Méthodes spectrométriques

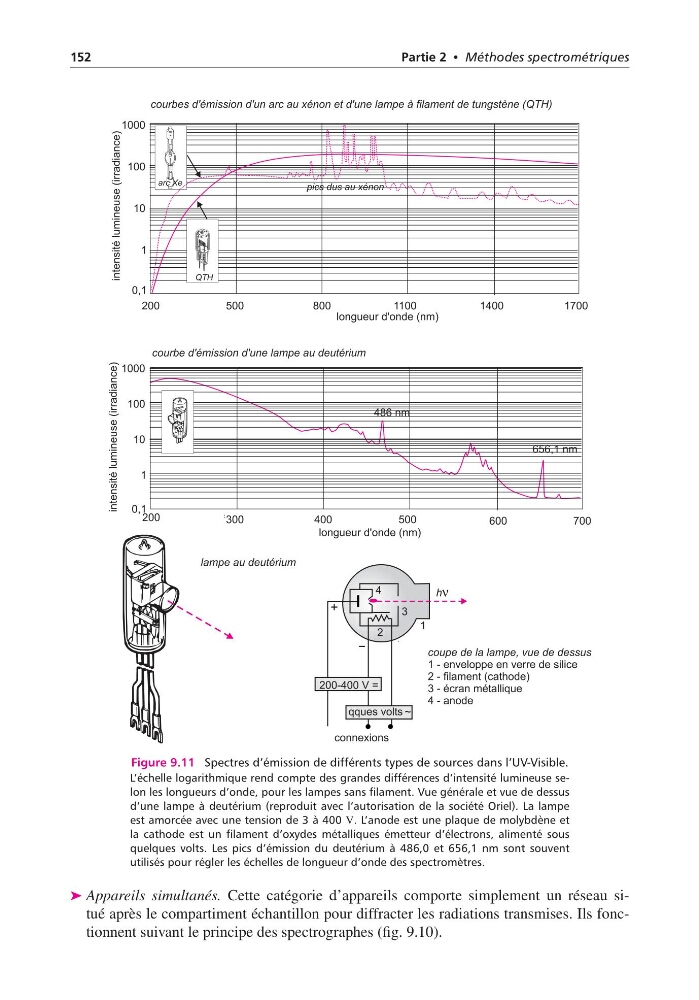

Figure 9.11 Spectres d’émission de différents types de sources dans l’UV-Visible.
L’échelle logarithmique rend compte des grandes différences d’intensité lumineuse selon les longueurs d’onde, pour les lampes sans filament. Vue générale et vue de dessus
d’une lampe à deutérium (reproduit avec l’autorisation de la société Oriel). La lampe
est amorcée avec une tension de 3 à 400 V. L’anode est une plaque de molybdène et
la cathode est un filament d’oxydes métalliques émetteur d’électrons, alimenté sous
quelques volts. Les pics d’émission du deutérium à 486,0 et 656,1 nm sont souvent
utilisés pour régler les échelles de longueur d’onde des spectromètres.
➤ Appareils simultanés. Cette catégorie d’appareils comporte simplement un réseau situé après le compartiment échantillon pour diffracter les radiations transmises. Ils fonctionnent suivant le principe des spectrographes (fig. 9.10).
