avec les lots successifs {COTISATION-SOCIALE}, {NET-IMPOSABLE},
{RETENUE-FISCALE} et {NET-PAYE}. En ce qui concerne les entrées (quand
saisir une donnée) et les sorties (quand afficher un résultat), ce graphe indique quand
une donnée doit être saisie au plus tard et quand un résultat peut être affiché au plus
tôt.
On peut alors proposer l’algorithme suivant, dans lequel les grandeurs mentionnées dans une liste {} peuvent être évaluées, saisies ou affichées dans un ordre quelconque.
saisir {NIVEAU,ANCIENNETE,PRIMES,INDEX}
calculer BRUT
calculer COTISATION-SOCIALE
calculer NET-IMPOSABLE
calculer RETENUE-FISCALE
calculer NET-PAYE
afficher NET-PAYE

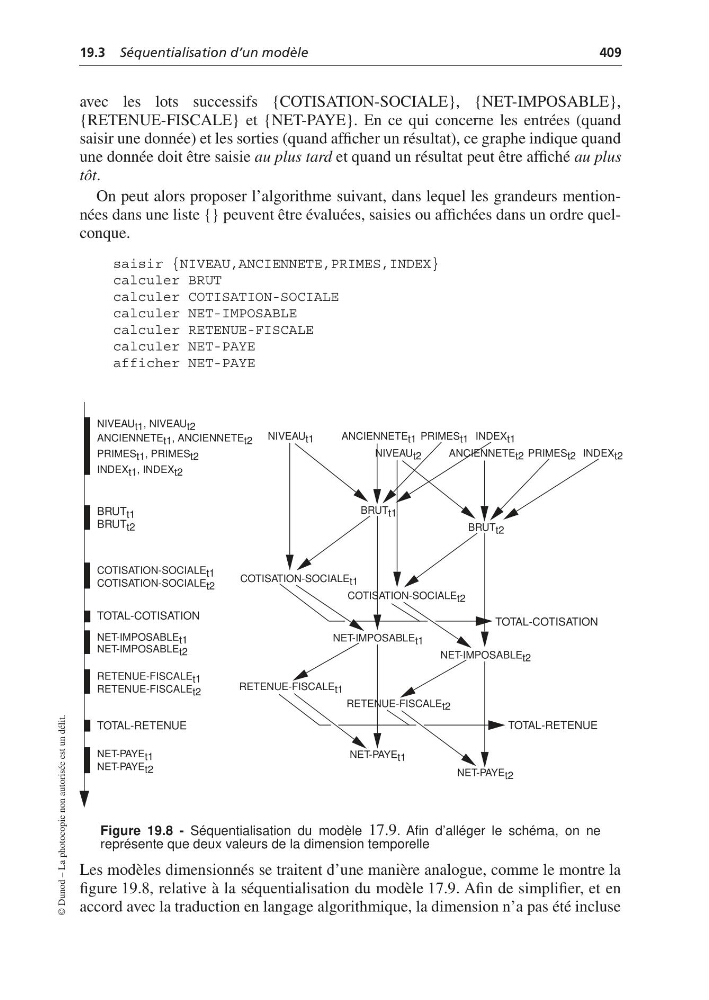

Figure 19.8 - Séquentialisation du modèle 17.9. Afin d’alléger le schéma, on ne
représente que deux valeurs de la dimension temporelle
Les modèles dimensionnés se traitent d’une manière analogue, comme le montre la
figure 19.8, relative à la séquentialisation du modèle 17.9. Afin de simplifier, et en
accord avec la traduction en langage algorithmique, la dimension n’a pas été incluse
