10.12
Exercices
267
© Dunod – La photocopie non autorisée est un délit.

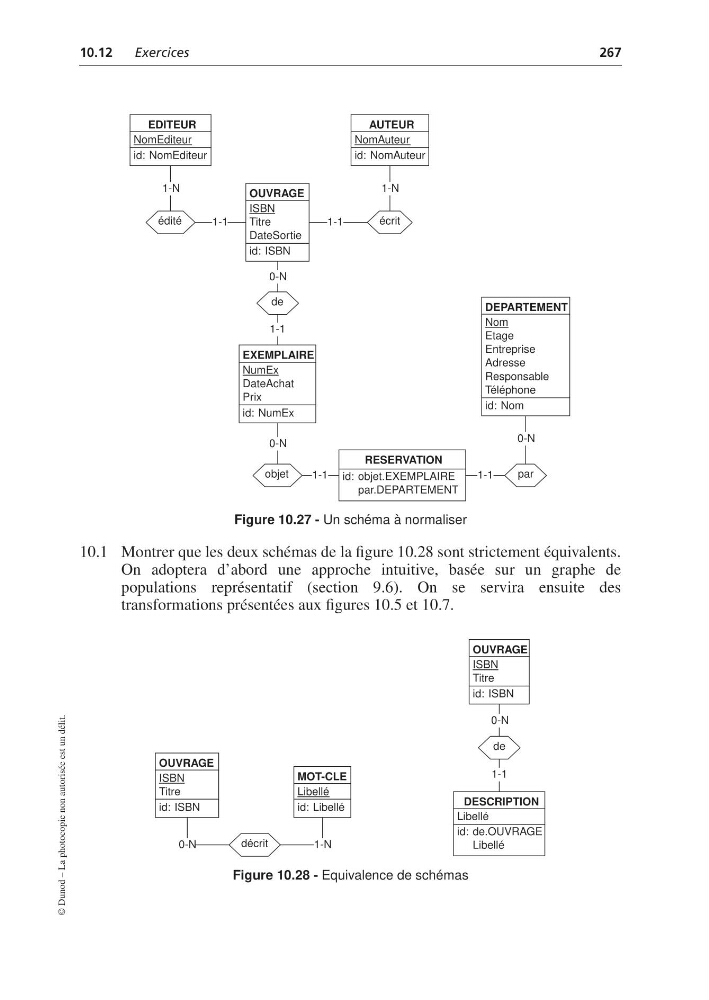

Figure 10.27 - Un schéma à normaliser
10.1 Montrer que les deux schémas de la figure 10.28 sont strictement équivalents.
On adoptera d’abord une approche intuitive, basée sur un graphe de
populations représentatif (section 9.6). On se servira ensuite des
transformations présentées aux figures 10.5 et 10.7.
Figure 10.28 - Equivalence de schémas
1-1
1-N
édité
1-1
1-N
écrit
1-1
0-N
par
1-1
0-N
objet
1-1
0-N
de
RESERVATION
id: objet.EXEMPLAIRE
par.DEPARTEMENT
OUVRAGE
ISBN
Titre
DateSortie
id: ISBN
EXEMPLAIRE
NumEx
DateAchat
Prix
id: NumEx
EDITEUR
NomEditeur
id: NomEditeur
DEPARTEMENT
Nom
Etage
Entreprise
Adresse
Responsable
Téléphone
id: Nom
AUTEUR
NomAuteur
id: NomAuteur
0-N
1-N
décrit
1-1
0-N
de
OUVRAGE
ISBN
Titre
id: ISBN
OUVRAGE
ISBN
Titre
id: ISBN
MOT-CLE
Libellé
id: Libellé
DESCRIPTION
Libellé
id: de.OUVRAGE
Libellé
