9.7.1 Une structure administrative
On considère un sous-ensemble d’une structure administrative. D’une direction
(caractérisée par un nom identifiant et le nom de son président-directeur général)
dépendent plusieurs départements (dotés chacun d’un nom identifiant dans sa direction et de sa localisation). Un département est découpé en services, dotés chacun
d’un nom (identifiant dans son département) et d’un responsable. Un service a la
charge d’un certain nombre de dossiers identifiés par un numéro et dotés d’un titre et
d’une date d’enregistrement. Dans chaque service travaillent des employés identifiés
par un numéro et caractérisés par leur nom et leur adresse. La figure 9.22 représente
un exemple de schéma conceptuel décrivant cette situation.

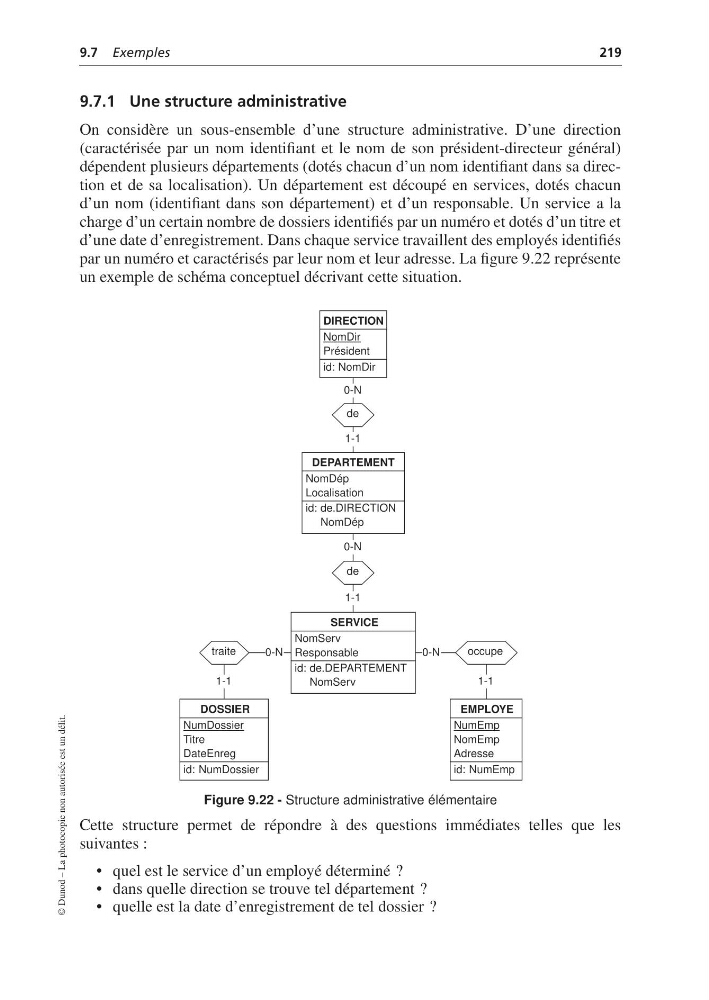

Figure 9.22 - Structure administrative élémentaire
Cette structure permet de répondre à des questions immédiates telles que les
suivantes :
• quel est le service d’un employé déterminé ?
• dans quelle direction se trouve tel département ?
• quelle est la date d’enregistrement de tel dossier ?
