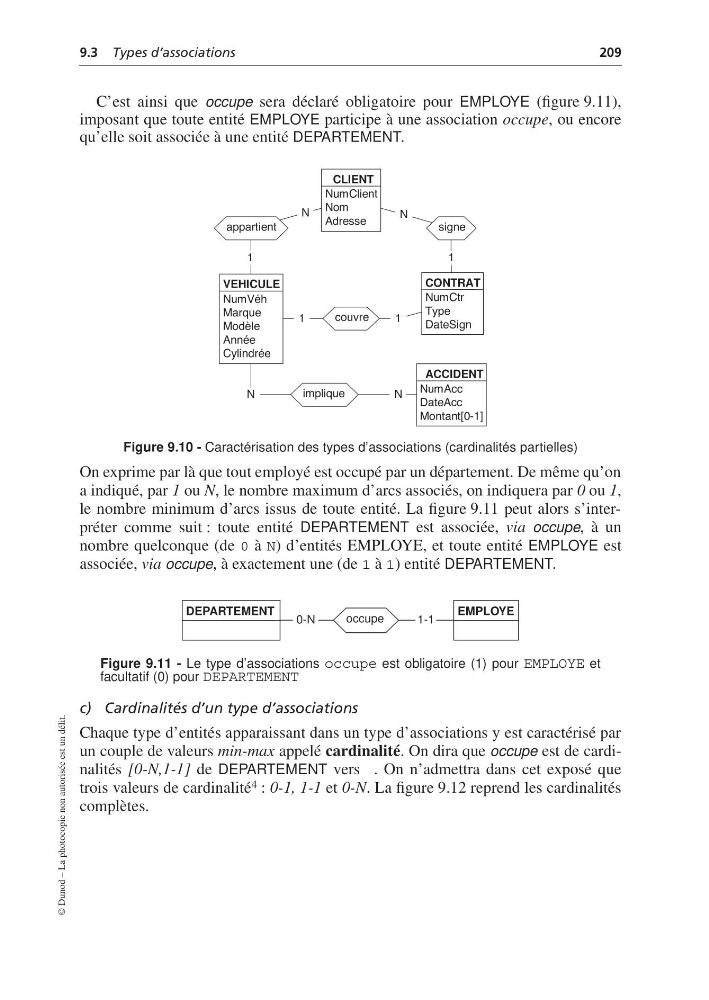

9.3 Types d’associations
209
© Dunod – La photocopie non autorisée est un délit.
C’est ainsi que occupe sera déclaré obligatoire pour EMPLOYE (figure 9.11),
imposant que toute entité EMPLOYE participe à une association occupe, ou encore
qu’elle soit associée à une entité DEPARTEMENT.
Figure 9.10 - Caractérisation des types d’associations (cardinalités partielles)
On exprime par là que tout employé est occupé par un département. De même qu’on
a indiqué, par 1 ou N, le nombre maximum d’arcs associés, on indiquera par 0 ou 1,
le nombre minimum d’arcs issus de toute entité. La figure 9.11 peut alors s’interpréter comme suit : toute entité DEPARTEMENT est associée, via occupe, à un
nombre quelconque (de 0 à N) d’entités EMPLOYE, et toute entité EMPLOYE est
associée, via occupe, à exactement une (de 1 à 1) entité DEPARTEMENT.
Figure 9.11 - Le type d’associations occupe est obligatoire (1) pour EMPLOYE et
facultatif (0) pour DEPARTEMENT
c) Cardinalités d’un type d’associations
Chaque type d’entités apparaissant dans un type d’associations y est caractérisé par
un couple de valeurs min-max appelé cardinalité. On dira que occupe est de cardinalités [0-N,1-1] de DEPARTEMENT vers E M P L O Y E . On n’admettra dans cet exposé que
trois valeurs de cardinalité 4 : 0-1, 1-1 et 0-N. La figure 9.12 reprend les cardinalités
complètes.
N
1
signe
N
N
implique
1
1
couvre
N
1
appartient
VEHICULE
NumVéh
Marque
Modèle
Année
Cylindrée
CONTRAT
NumCtr
Type
DateSign
ACCIDENT
NumAcc
DateAcc
Montant[0-1]
CLIENT
NumClient
Nom
Adresse
0-N
1-1
occupe
EMPLOYE
DEPARTEMENT
