que le département d4 occupe l’employé e3. Il s’agit d’un type d’associations un-àplusieurs.
On représente ce fait en indiquant, sur chacune des branches (ou rôles) du type
d’associations, le nombre maximum d’associations dans lesquelles une entité peut
apparaître, c’est-à-dire le nombre d’arcs issus de cette entité. On admet deux
valeurs : un et plusieurs (qu’on notera respectivement 1 et N).

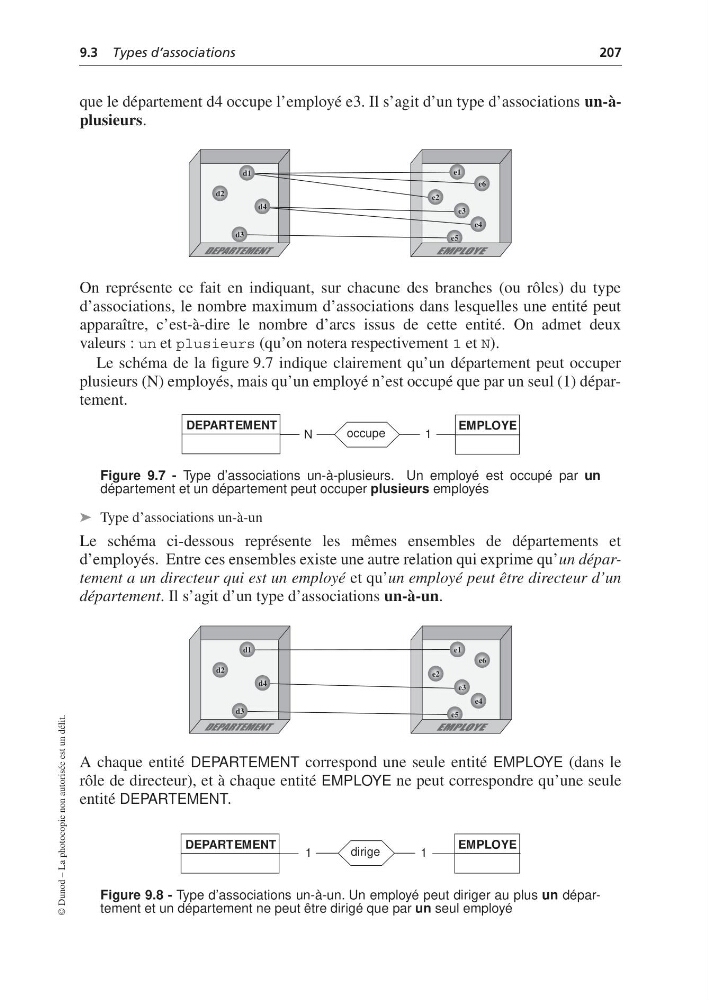

Le schéma de la figure 9.7 indique clairement qu’un département peut occuper
plusieurs (N) employés, mais qu’un employé n’est occupé que par un seul (1) département.
Figure 9.7 - Type d’associations un-à-plusieurs. Un employé est occupé par un
département et un département peut occuper plusieurs employés
➤ Type d’associations un-à-un
Le schéma ci-dessous représente les mêmes ensembles de départements et
d’employés. Entre ces ensembles existe une autre relation qui exprime qu’un département a un directeur qui est un employé et qu’un employé peut être directeur d’un
département. Il s’agit d’un type d’associations un-à-un.
A chaque entité DEPARTEMENT correspond une seule entité EMPLOYE (dans le
rôle de directeur), et à chaque entité EMPLOYE ne peut correspondre qu’une seule
entité DEPARTEMENT.
Figure 9.8 - Type d’associations un-à-un. Un employé peut diriger au plus un département et un département ne peut être dirigé que par un seul employé
d2
d1
d3
d4
e1
e2
e3
e4
e5
e6
N
1
occupe
EMPLOYE
DEPARTEMENT
DEPARTEMENT
d2
d1
d3
d4
e1
e2
e3
e4
e5
e6
1
1
dirige
EMPLOYE
DEPARTEMENT
