II.5.8.3.Circuit de l'hangar de grossissement et de stockage des géniteurs

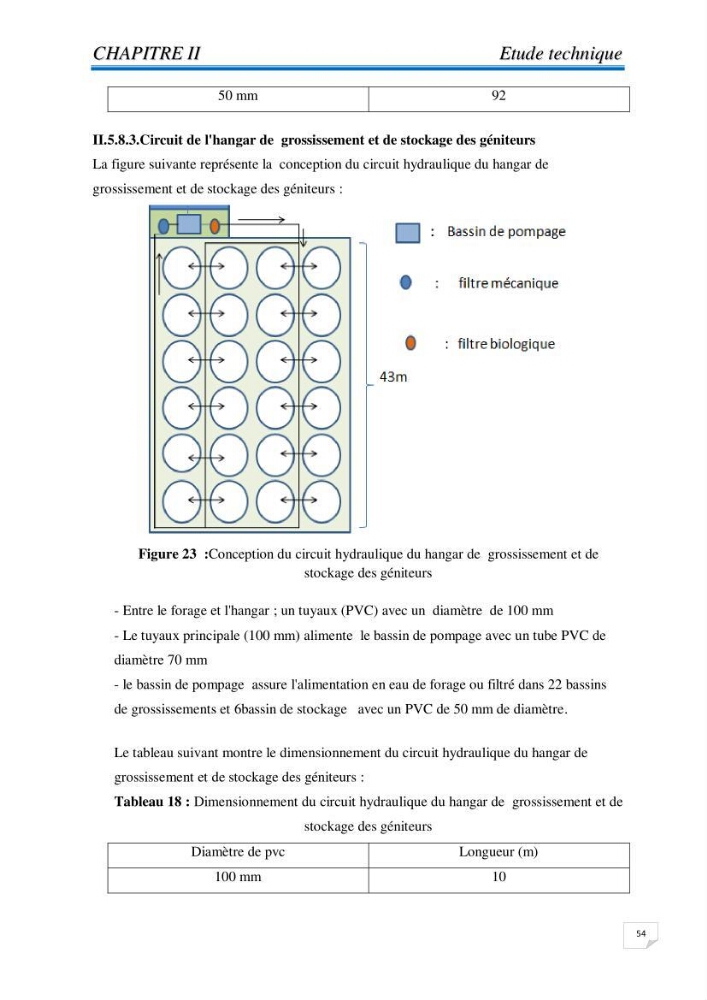

La figure suivante représente la conception du circuit hydraulique du hangar de
grossissement et de stockage des géniteurs :
Figure 23 :Conception du circuit hydraulique du hangar de grossissement et de
stockage des géniteurs
- Entre le forage et l'hangar ; un tuyaux (PVC) avec un diamètre de 100 mm
- Le tuyaux principale (100 mm) alimente le bassin de pompage avec un tube PVC de
diamètre 70 mm
- le bassin de pompage assure l'alimentation en eau de forage ou filtré dans 22 bassins
de grossissements et 6bassin de stockage avec un PVC de 50 mm de diamètre.
Le tableau suivant montre le dimensionnement du circuit hydraulique du hangar de
grossissement et de stockage des géniteurs :
Tableau 18 : Dimensionnement du circuit hydraulique du hangar de grossissement et de
stockage des géniteurs
Diamètre de pvc
Longueur (m)
100 mm
10
