C
CH HA AP PI IT TR RE E I
II I
E
Et tu ud de e t
te ec ch hn ni iq qu ue e
52

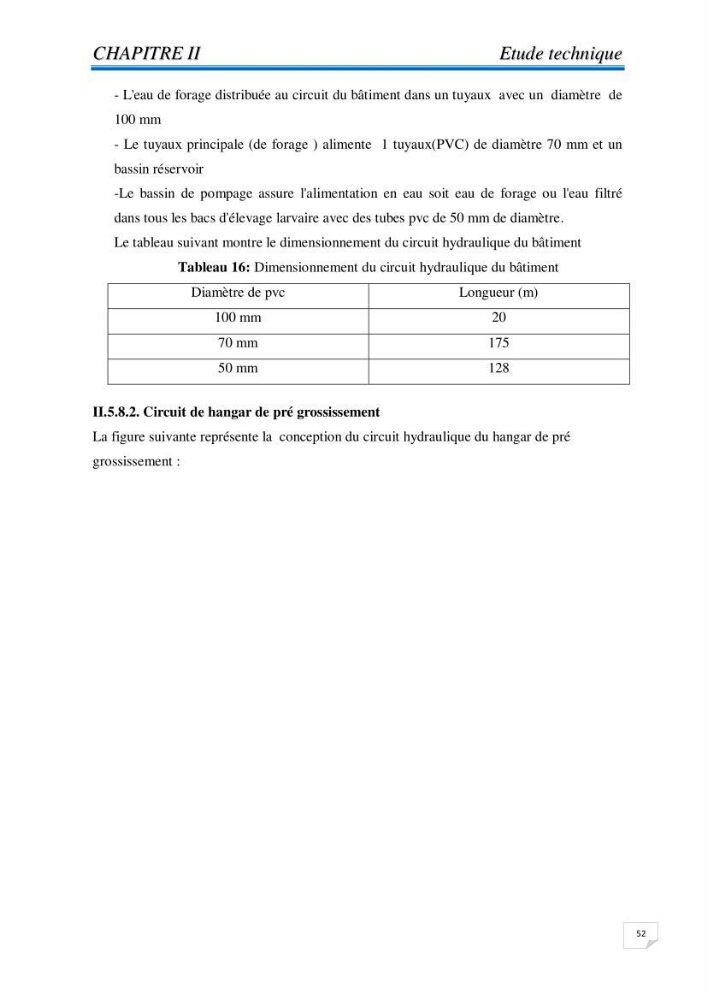

- L'eau de forage distribuée au circuit du bâtiment dans un tuyaux avec un diamètre de
100 mm
- Le tuyaux principale (de forage ) alimente 1 tuyaux(PVC) de diamètre 70 mm et un
bassin réservoir
-Le bassin de pompage assure l'alimentation en eau soit eau de forage ou l'eau filtré
dans tous les bacs d'élevage larvaire avec des tubes pvc de 50 mm de diamètre.
Le tableau suivant montre le dimensionnement du circuit hydraulique du bâtiment
Tableau 16: Dimensionnement du circuit hydraulique du bâtiment
Diamètre de pvc
Longueur (m)
100 mm
20
70 mm
175
50 mm
128
II.5.8.2. Circuit de hangar de pré grossissement
La figure suivante représente la conception du circuit hydraulique du hangar de pré
grossissement :
