Chapitre IV
Modélisation hydrodynamique

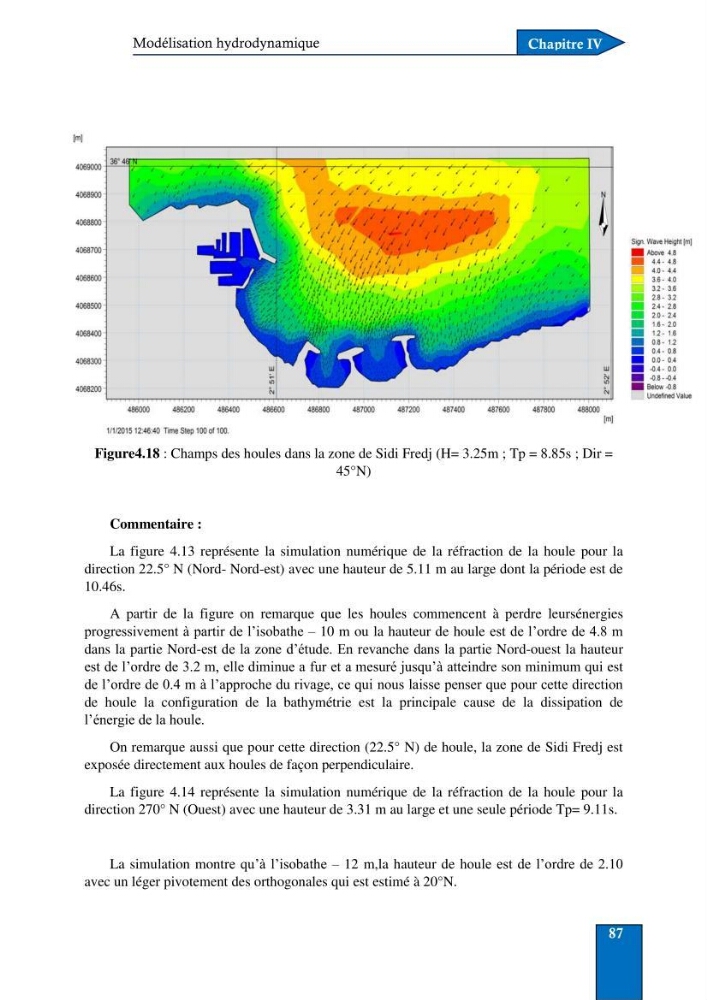

Figure4.18 : Champs des houles dans la zone de Sidi Fredj (H= 3.25m ; Tp = 8.85s ; Dir =
45°N)
Commentaire :
La figure 4.13 représente la simulation numérique de la réfraction de la houle pour la
direction 22.5° N (Nord- Nord-est) avec une hauteur de 5.11 m au large dont la période est de
10.46s.
A partir de la figure on remarque que les houles commencent à perdre leursénergies
progressivement à partir de l’isobathe – 10 m ou la hauteur de houle est de l’ordre de 4.8 m
dans la partie Nord-est de la zone d’étude. En revanche dans la partie Nord-ouest la hauteur
est de l’ordre de 3.2 m, elle diminue a fur et a mesuré jusqu’à atteindre son minimum qui est
de l’ordre de 0.4 m à l’approche du rivage, ce qui nous laisse penser que pour cette direction
de houle la configuration de la bathymétrie est la principale cause de la dissipation de
l’énergie de la houle.
On remarque aussi que pour cette direction (22.5° N) de houle, la zone de Sidi Fredj est
exposée directement aux houles de façon perpendiculaire.
La figure 4.14 représente la simulation numérique de la réfraction de la houle pour la
direction 270° N (Ouest) avec une hauteur de 3.31 m au large et une seule période Tp= 9.11s.
La simulation montre qu’à l’isobathe – 12 m,la hauteur de houle est de l’ordre de 2.10
avec un léger pivotement des orthogonales qui est estimé à 20°N.
