Chapitre IV
Modélisation hydrodynamique

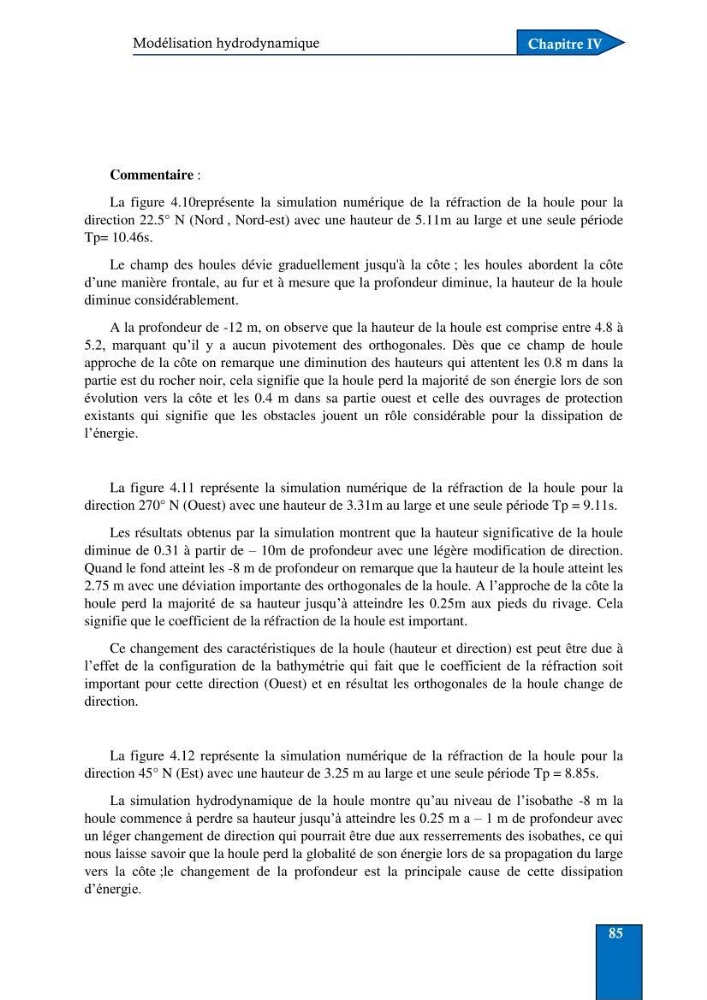

Commentaire :
La figure 4.10représente la simulation numérique de la réfraction de la houle pour la
direction 22.5° N (Nord , Nord-est) avec une hauteur de 5.11m au large et une seule période
Tp= 10.46s.
Le champ des houles dévie graduellement jusqu'à la côte ; les houles abordent la côte
d’une manière frontale, au fur et à mesure que la profondeur diminue, la hauteur de la houle
diminue considérablement.
A la profondeur de -12 m, on observe que la hauteur de la houle est comprise entre 4.8 à
5.2, marquant qu’il y a aucun pivotement des orthogonales. Dès que ce champ de houle
approche de la côte on remarque une diminution des hauteurs qui attentent les 0.8 m dans la
partie est du rocher noir, cela signifie que la houle perd la majorité de son énergie lors de son
évolution vers la côte et les 0.4 m dans sa partie ouest et celle des ouvrages de protection
existants qui signifie que les obstacles jouent un rôle considérable pour la dissipation de
l’énergie.
La figure 4.11 représente la simulation numérique de la réfraction de la houle pour la
direction 270° N (Ouest) avec une hauteur de 3.31m au large et une seule période Tp = 9.11s.
Les résultats obtenus par la simulation montrent que la hauteur significative de la houle
diminue de 0.31 à partir de – 10m de profondeur avec une légère modification de direction.
Quand le fond atteint les -8 m de profondeur on remarque que la hauteur de la houle atteint les
2.75 m avec une déviation importante des orthogonales de la houle. A l’approche de la côte la
houle perd la majorité de sa hauteur jusqu’à atteindre les 0.25m aux pieds du rivage. Cela
signifie que le coefficient de la réfraction de la houle est important.
Ce changement des caractéristiques de la houle (hauteur et direction) est peut être due à
l’effet de la configuration de la bathymétrie qui fait que le coefficient de la réfraction soit
important pour cette direction (Ouest) et en résultat les orthogonales de la houle change de
direction.
La figure 4.12 représente la simulation numérique de la réfraction de la houle pour la
direction 45° N (Est) avec une hauteur de 3.25 m au large et une seule période Tp = 8.85s.
La simulation hydrodynamique de la houle montre qu’au niveau de l’isobathe -8 m la
houle commence à perdre sa hauteur jusqu’à atteindre les 0.25 m a – 1 m de profondeur avec
un léger changement de direction qui pourrait être due aux resserrements des isobathes, ce qui
nous laisse savoir que la houle perd la globalité de son énergie lors de sa propagation du large
vers la côte ;le changement de la profondeur est la principale cause de cette dissipation
d’énergie.
