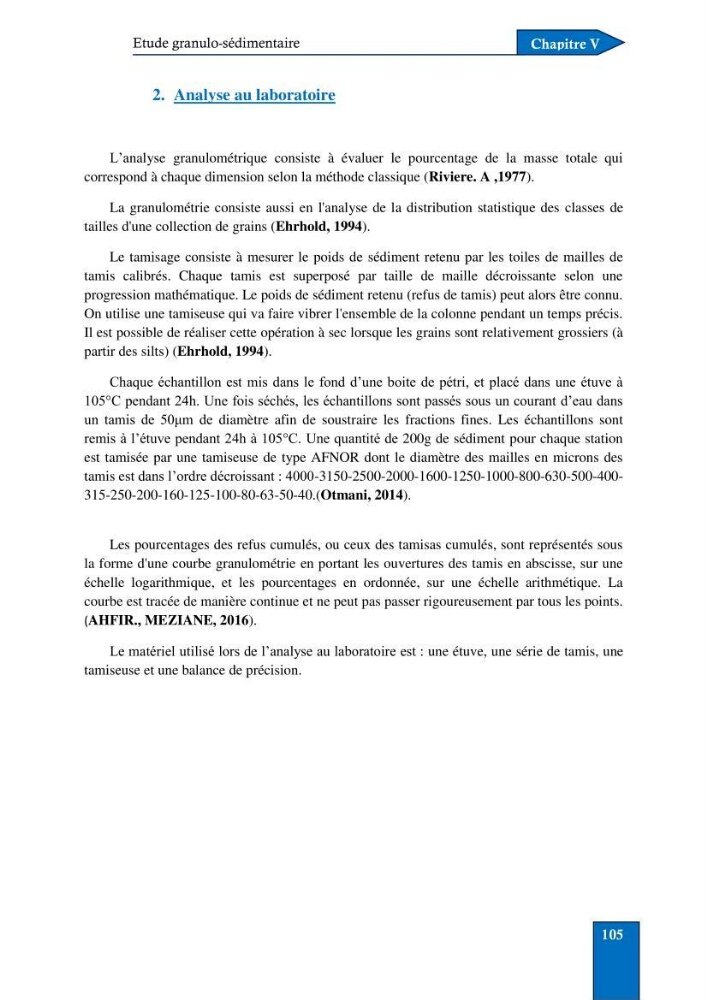

Etude granulo-sédimentaire
Chapitre V
2. Analyse au laboratoire
L’analyse granulométrique consiste à évaluer le pourcentage de la masse totale qui
correspond à chaque dimension selon la méthode classique (Riviere. A ,1977).
La granulométrie consiste aussi en l'analyse de la distribution statistique des classes de
tailles d'une collection de grains (Ehrhold, 1994).
Le tamisage consiste à mesurer le poids de sédiment retenu par les toiles de mailles de
tamis calibrés. Chaque tamis est superposé par taille de maille décroissante selon une
progression mathématique. Le poids de sédiment retenu (refus de tamis) peut alors être connu.
On utilise une tamiseuse qui va faire vibrer l'ensemble de la colonne pendant un temps précis.
Il est possible de réaliser cette opération à sec lorsque les grains sont relativement grossiers (à
partir des silts) (Ehrhold, 1994).
Chaque échantillon est mis dans le fond d’une boite de pétri, et placé dans une étuve à
105°C pendant 24h. Une fois séchés, les échantillons sont passés sous un courant d’eau dans
un tamis de 50μm de diamètre afin de soustraire les fractions fines. Les échantillons sont
remis à l’étuve pendant 24h à 105°C. Une quantité de 200g de sédiment pour chaque station
est tamisée par une tamiseuse de type AFNOR dont le diamètre des mailles en microns des
tamis est dans l’ordre décroissant : 4000-3150-2500-2000-1600-1250-1000-800-630-500-400315-250-200-160-125-100-80-63-50-40.(Otmani, 2014).
Les pourcentages des refus cumulés, ou ceux des tamisas cumulés, sont représentés sous
la forme d'une courbe granulométrie en portant les ouvertures des tamis en abscisse, sur une
échelle logarithmique, et les pourcentages en ordonnée, sur une échelle arithmétique. La
courbe est tracée de manière continue et ne peut pas passer rigoureusement par tous les points.
(AHFIR., MEZIANE, 2016).
Le matériel utilisé lors de l’analyse au laboratoire est : une étuve, une série de tamis, une
tamiseuse et une balance de précision.
