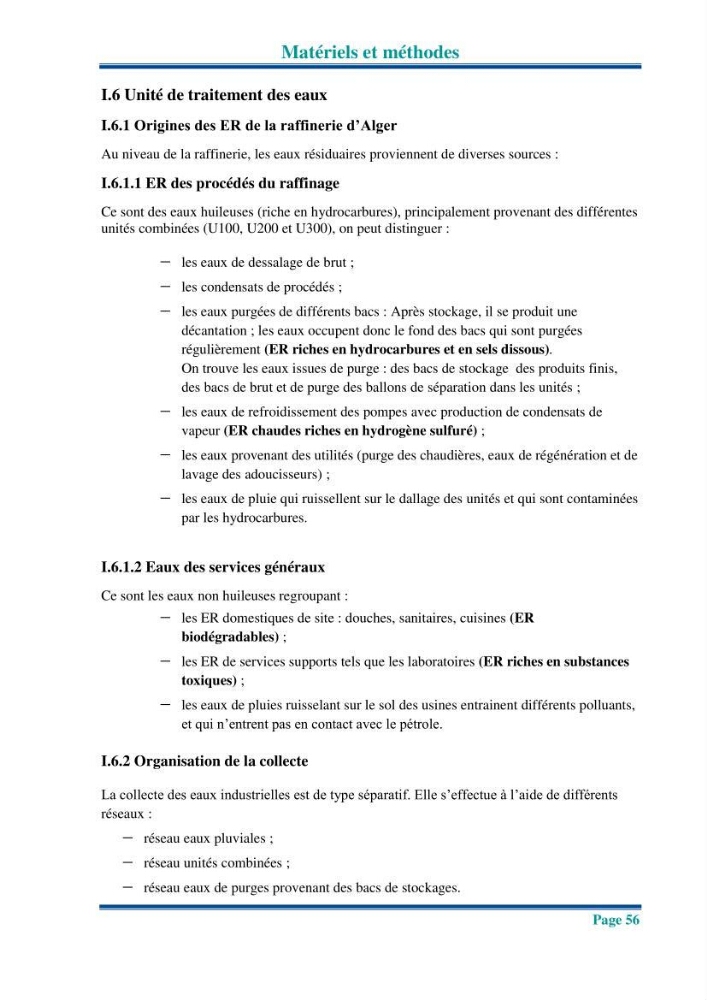

I.6 Unité de traitement des eaux
I.6.1 Origines des ER de la raffinerie d’Alger
Au niveau de la raffinerie, les eaux résiduaires proviennent de diverses sources :
I.6.1.1 ER des procédés du raffinage
Ce sont des eaux huileuses (riche en hydrocarbures), principalement provenant des différentes
unités combinées (U100, U200 et U300), on peut distinguer :
 les eaux de dessalage de brut ;
 les condensats de procédés ;
 les eaux purgées de différents bacs : Après stockage, il se produit une
décantation ; les eaux occupent donc le fond des bacs qui sont purgées
régulièrement (ER riches en hydrocarbures et en sels dissous).
On trouve les eaux issues de purge : des bacs de stockage des produits finis,
des bacs de brut et de purge des ballons de séparation dans les unités ;
 les eaux de refroidissement des pompes avec production de condensats de
vapeur (ER chaudes riches en hydrogène sulfuré) ;
 les eaux provenant des utilités (purge des chaudières, eaux de régénération et de
lavage des adoucisseurs) ;
 les eaux de pluie qui ruissellent sur le dallage des unités et qui sont contaminées
par les hydrocarbures.
I.6.1.2 Eaux des services généraux
Ce sont les eaux non huileuses regroupant :
 les ER domestiques de site : douches, sanitaires, cuisines (ER
biodégradables) ;
 les ER de services supports tels que les laboratoires (ER riches en substances
toxiques) ;
 les eaux de pluies ruisselant sur le sol des usines entrainent différents polluants,
et qui n’entrent pas en contact avec le pétrole.
I.6.2 Organisation de la collecte
La collecte des eaux industrielles est de type séparatif. Elle s’effectue à l’aide de différents
réseaux :
 réseau eaux pluviales ;
 réseau unités combinées ;
 réseau eaux de purges provenant des bacs de stockages.
