Chapitre III
Modélisation hydrodynamique
43
Le modèle MIKE 21-ST est un modèle numérique qui calcule les taux de transport de
sédiment non cohésifs (Sable) sur le fond et en suspension sous l’action combinée des
courants et des vagues.
Ce modèle n’utilise que le modèle STPQ3D en cas de houle et des courants combinés. Les
transports de sables sont déterminés par l’interpolation dans les tableaux de transport (DHI,
2014). Ces tableaux doivent être générés au préalable par « MIKE 21 Toolbox » avec le choix
de « Generation of Q3D Sediment Tables ». Ils doivent intégrer une condition quelconque de
bathymétrie, courant, houle, ou sédiment prédite par le module intégré (DHI, 2014).
 Les principales étapes de l’approche intégrée de la modélisation par le MIKE 21
Avant d’entamer la simulation il est important de créer un Mesh File, ce dernier relie la
profondeur des eaux, extraite de données bathymétriques avec le système de référence ZH, à
chaque point du domaine. Il contient donc les informations concernant la profondeur, les
limites du Mesh file (Bouandary) et les éléments du maillage qui sont de type triangulaire plus
serrés à la côte.

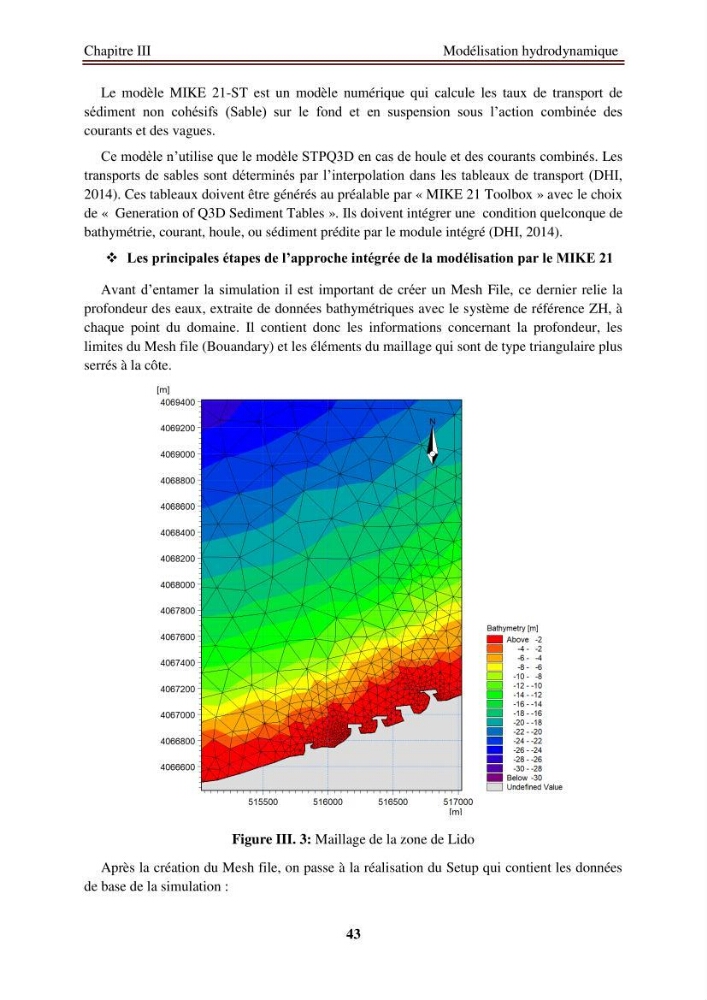

Figure III. 3: Maillage de la zone de Lido
Après la création du Mesh file, on passe à la réalisation du Setup qui contient les données
de base de la simulation :
