CHAPITRE II
Etude sédimentologique du site de Lido
36
II.2.4.7. Diagramme de Passega :
Afin de définir le mode de mise en place du sédiment, R. PASSEGA (1967) a proposé une
méthode d’interprétation des données granulométriques qui utilise le centile supérieur (D 99 ) et
la médiane (D 50 ). Chaque segment du diagramme correspond à un type de transport.

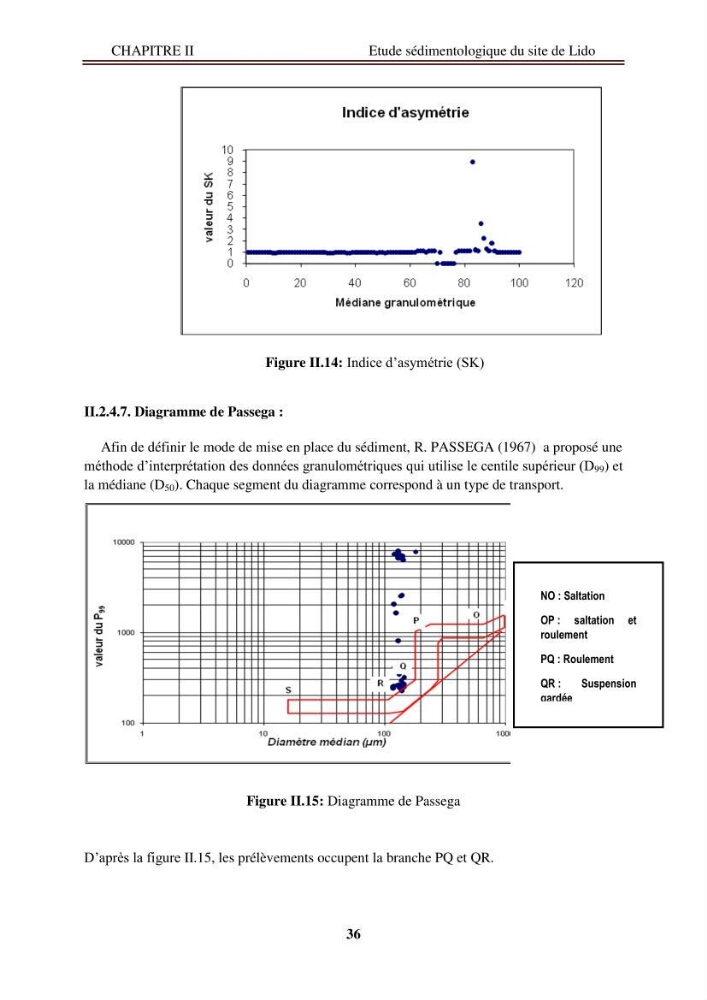

Figure II.15: Diagramme de Passega
D’après la figure II.15, les prélèvements occupent la branche PQ et QR.
Figure II.14: Indice d’asymétrie (SK)
NO : Saltation
OP : saltation et
roulement
PQ : Roulement
QR :
Suspension
gardée
RS :
Suspension
uniforme
