CHAPITRE II
Etude sédimentologique du site de Lido
32
II.2.4.4. Analyse modale :
L’histogramme de fréquence des répartitions dimensionnelles des modes (figure 9) permet de
distinguer l’existence de trois (03) modes majeurs :
 ModeM1 : compris entre 100 et 200 microns avec un maximum à 125 microns.
 ModeM2 : compris entre 250 et 500 microns avec un maximum à 315 microns.
 Mode M3 : compris entre 630 et 10 000 microns avec un maximum à 4 000 microns.
a- Répartition spatiale du mode M1 :
Cette classe est constituée de 0 à 50 % d'éléments dont le diamètre est compris entre 100 et
200 µm avec un mode dominant à 125 µm (figure II.10).
b- Répartition spatiale du mode M2 :
Cette classe est constituée de 0 à 40 % d'éléments dont le diamètre est compris entre 250 et
500 µm avec un mode dominant à 315 µm .il est à signaler que pour la majorité des
échantillons du site le pourcentage en ce mode est compris entre 0 et 10 % (figure II.11).

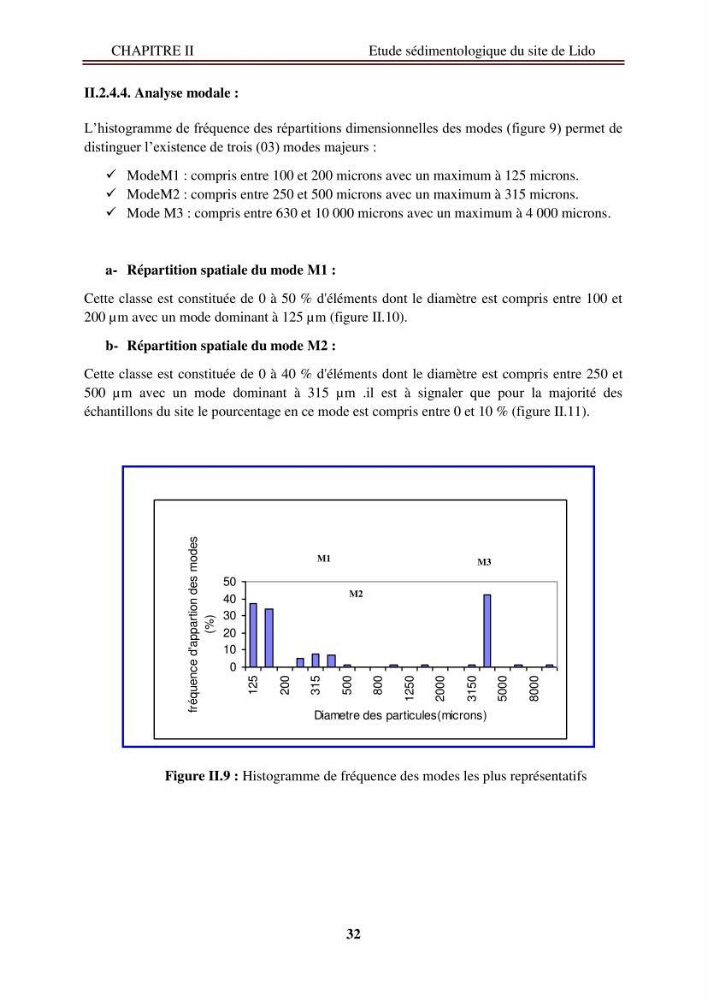

Figure II.9 : Histogramme de fréquence des modes les plus représentatifs
0
10
20
30
40
50
125
200
315
500
800
1250
2000
3150
5000
8000
Diametre des particules(microns)
fréquence
d'appartion
des
modes
(%)
M1
M2
M3
