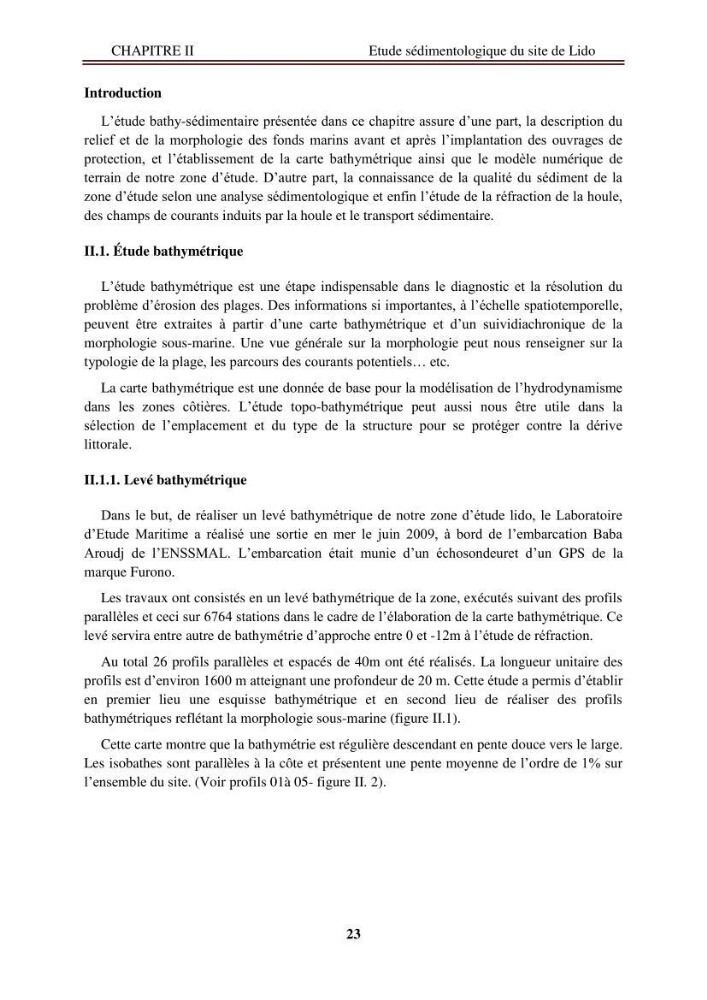

CHAPITRE II
Etude sédimentologique du site de Lido
23
Introduction
L’étude bathy-sédimentaire présentée dans ce chapitre assure d’une part, la description du
relief et de la morphologie des fonds marins avant et après l’implantation des ouvrages de
protection, et l’établissement de la carte bathymétrique ainsi que le modèle numérique de
terrain de notre zone d’étude. D’autre part, la connaissance de la qualité du sédiment de la
zone d’étude selon une analyse sédimentologique et enfin l’étude de la réfraction de la houle,
des champs de courants induits par la houle et le transport sédimentaire.
II.1. Étude bathymétrique
L’étude bathymétrique est une étape indispensable dans le diagnostic et la résolution du
problème d’érosion des plages. Des informations si importantes, à l’échelle spatiotemporelle,
peuvent être extraites à partir d’une carte bathymétrique et d’un suividiachronique de la
morphologie sous-marine. Une vue générale sur la morphologie peut nous renseigner sur la
typologie de la plage, les parcours des courants potentiels… etc.
La carte bathymétrique est une donnée de base pour la modélisation de l’hydrodynamisme
dans les zones côtières. L’étude topo-bathymétrique peut aussi nous être utile dans la
sélection de l’emplacement et du type de la structure pour se protéger contre la dérive
littorale.
II.1.1. Levé bathymétrique
Dans le but, de réaliser un levé bathymétrique de notre zone d’étude lido, le Laboratoire
d’Etude Maritime a réalisé une sortie en mer le juin 2009, à bord de l’embarcation Baba
Aroudj de l’ENSSMAL. L’embarcation était munie d’un échosondeuret d’un GPS de la
marque Furono.
Les travaux ont consistés en un levé bathymétrique de la zone, exécutés suivant des profils
parallèles et ceci sur 6764 stations dans le cadre de l’élaboration de la carte bathymétrique. Ce
levé servira entre autre de bathymétrie d’approche entre 0 et -12m à l’étude de réfraction.
Au total 26 profils parallèles et espacés de 40m ont été réalisés. La longueur unitaire des
profils est d’environ 1600 m atteignant une profondeur de 20 m. Cette étude a permis d’établir
en premier lieu une esquisse bathymétrique et en second lieu de réaliser des profils
bathymétriques reflétant la morphologie sous-marine (figure II.1).
Cette carte montre que la bathymétrie est régulière descendant en pente douce vers le large.
Les isobathes sont parallèles à la côte et présentent une pente moyenne de l’ordre de 1% sur
l’ensemble du site. (Voir profils 01à 05- figure II. 2).
