Chapitre IV :
Étude de protection
65
2. Variante N°02 : Série de deux birse-lamess :
a) Description de la variante 02 :

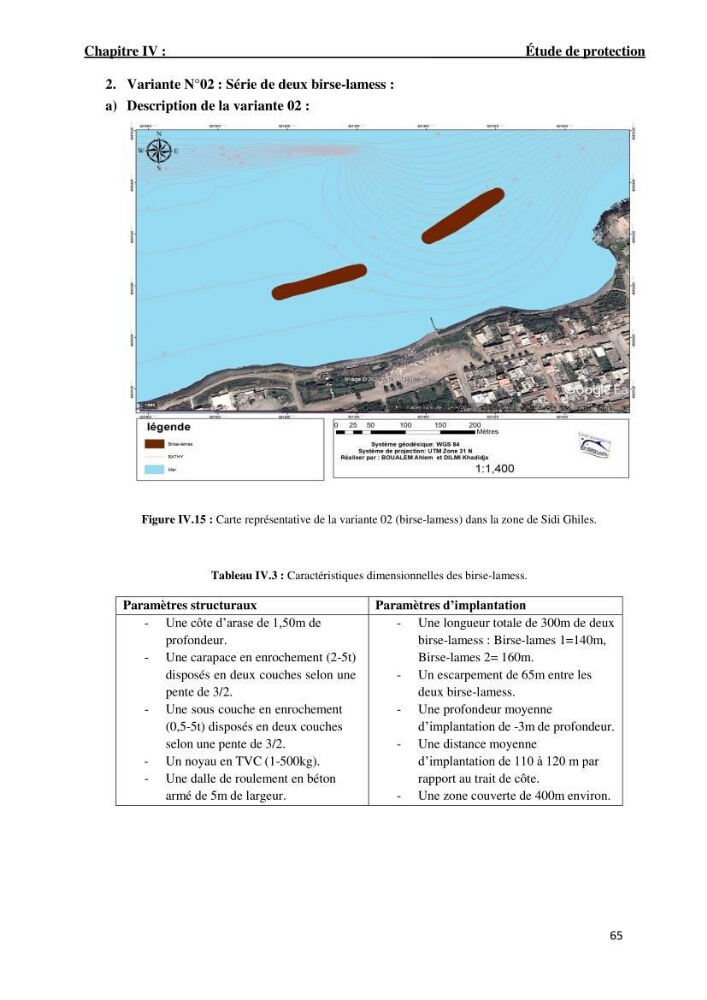

Figure IV.15 : Carte représentative de la variante 02 (birse-lamess) dans la zone de Sidi Ghiles.
Tableau IV.3 : Caractéristiques dimensionnelles des birse-lamess.
Paramètres structuraux
Paramètres d’implantation
- Une côte d’arase de 1,50m de
profondeur.
- Une carapace en enrochement (2-5t)
disposés en deux couches selon une
pente de 3/2.
- Une sous couche en enrochement
(0,5-5t) disposés en deux couches
selon une pente de 3/2.
- Un noyau en TVC (1-500kg).
- Une dalle de roulement en béton
armé de 5m de largeur.
- Une longueur totale de 300m de deux
birse-lamess : Birse-lames 1=140m,
Birse-lames 2= 160m.
- Un escarpement de 65m entre les
deux birse-lamess.
- Une profondeur moyenne
d’implantation de -3m de profondeur.
- Une distance moyenne
d’implantation de 110 à 120 m par
rapport au trait de côte.
- Une zone couverte de 400m environ.
