Chapitre II
Matériels et méthode
33
s'effectuer avec desfluctuations importantes d'une année à l'autre.
a. Logiciel utilisé :
Modèle numérique de transport de sable (MIKE 21/3 ST): modèle de transport de
sédiment non-cohésif (sable). Il est normalement couplé au modèle hydrodynamique
MIKE21/3-HD et au modèle de vagues MIKE21-SW. Il offre deux formulations pour le calcul
du transport sédimentaire : la formulation de Bijker (courants seuls) et la formulation STP du
DHI (courants et vagues). Cette méthode STP dite « intra-vague » permet de prendre en compte
l’influence des différences de phase de l’écoulement oscillatoire, de la tension du cisaillement
sur le fond et de la concentration de sédiment en suspension sur le transport du sédiment.
b. Les entrées :
Avant la simulation des valeurs de transport des sédiments non cohésifs, une « table de
sédiment » doit être générée à l’aide d’utilitaires de génération de table de sédiment offerts avec
le module MIKE 21-ST. Les valeurs de transport interpolées au préalable sont utilisées au cours
de la simulation numérique et évitent l’effort de calcul additionnel si les mêmes transports
doivent être calculés chaque fois que les mêmes paramètres de grains de sable, de vagues et de
courants se présentent aux différents pas temporels de calcul. Un sable de diamètre médian 0.2
mm, de gradation 1.4 et de porosité 0.4 est considéré sur l’ensemble du modèle. Les sortants du
module PMS (Hm0 – Tp – Dir) et HD (Vitesses et directions des courants) simulés pour la
période précédente sont utilisés dans le module ST.
Les directions considérées :
Nord 300, Nord 20 et Nord 340.

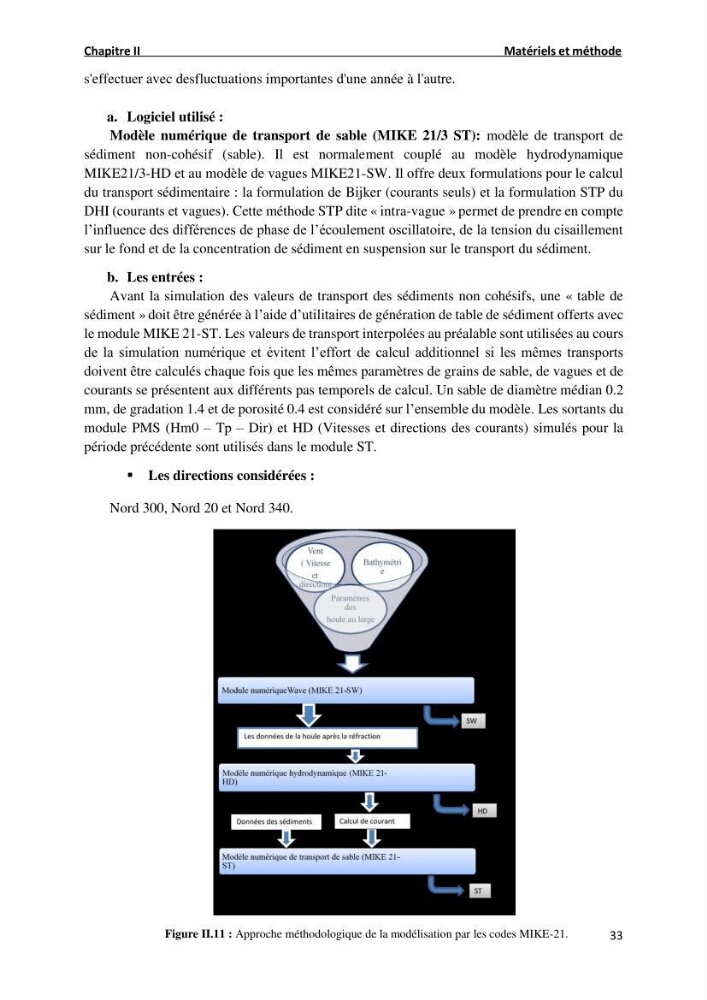

Figure II.11 : Approche méthodologique de la modélisation par les codes MIKE-21.
Matériels et méthode
33
s'effectuer avec desfluctuations importantes d'une année à l'autre.
a. Logiciel utilisé :
Modèle numérique de transport de sable (MIKE 21/3 ST): modèle de transport de
sédiment non-cohésif (sable). Il est normalement couplé au modèle hydrodynamique
MIKE21/3-HD et au modèle de vagues MIKE21-SW. Il offre deux formulations pour le calcul
du transport sédimentaire : la formulation de Bijker (courants seuls) et la formulation STP du
DHI (courants et vagues). Cette méthode STP dite « intra-vague » permet de prendre en compte
l’influence des différences de phase de l’écoulement oscillatoire, de la tension du cisaillement
sur le fond et de la concentration de sédiment en suspension sur le transport du sédiment.
b. Les entrées :
Avant la simulation des valeurs de transport des sédiments non cohésifs, une « table de
sédiment » doit être générée à l’aide d’utilitaires de génération de table de sédiment offerts avec
le module MIKE 21-ST. Les valeurs de transport interpolées au préalable sont utilisées au cours
de la simulation numérique et évitent l’effort de calcul additionnel si les mêmes transports
doivent être calculés chaque fois que les mêmes paramètres de grains de sable, de vagues et de
courants se présentent aux différents pas temporels de calcul. Un sable de diamètre médian 0.2
mm, de gradation 1.4 et de porosité 0.4 est considéré sur l’ensemble du modèle. Les sortants du
module PMS (Hm0 – Tp – Dir) et HD (Vitesses et directions des courants) simulés pour la
période précédente sont utilisés dans le module ST.
Les directions considérées :
Nord 300, Nord 20 et Nord 340.
Figure II.11 : Approche méthodologique de la modélisation par les codes MIKE-21.
