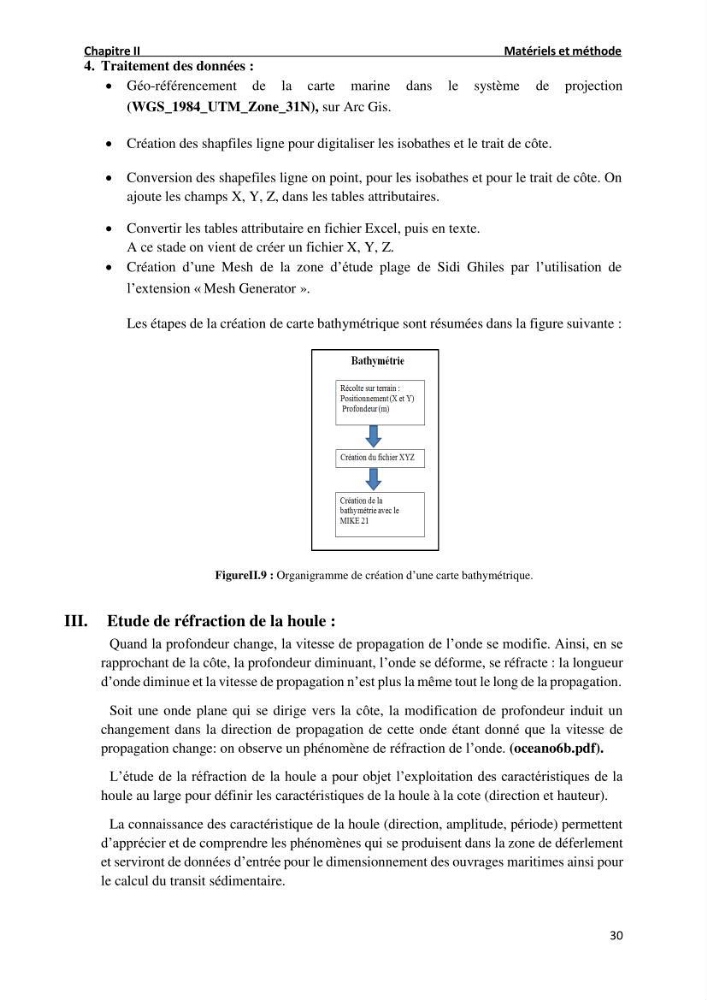

4. Traitement des données :
Géo-référencement de la carte marine dans le système de projection
(WGS_1984_UTM_Zone_31N), sur Arc Gis.
Création des shapfiles ligne pour digitaliser les isobathes et le trait de côte.
Conversion des shapefiles ligne on point, pour les isobathes et pour le trait de côte. On
ajoute les champs X, Y, Z, dans les tables attributaires.
Convertir les tables attributaire en fichier Excel, puis en texte.
A ce stade on vient de créer un fichier X, Y, Z.
Création d’une Mesh de la zone d’étude plage de Sidi Ghiles par l’utilisation de
l’extension « Mesh Generator ».
Les étapes de la création de carte bathymétrique sont résumées dans la figure suivante :
FigureII.9 : Organigramme de création d’une carte bathymétrique.
III. Etude de réfraction de la houle :
Quand la profondeur change, la vitesse de propagation de l’onde se modifie. Ainsi, en se
rapprochant de la côte, la profondeur diminuant, l’onde se déforme, se réfracte : la longueur
d’onde diminue et la vitesse de propagation n’est plus la même tout le long de la propagation.
Soit une onde plane qui se dirige vers la côte, la modification de profondeur induit un
changement dans la direction de propagation de cette onde étant donné que la vitesse de
propagation change: on observe un phénomène de réfraction de l’onde. (oceano6b.pdf).
L’étude de la réfraction de la houle a pour objet l’exploitation des caractéristiques de la
houle au large pour définir les caractéristiques de la houle à la cote (direction et hauteur).
La connaissance des caractéristique de la houle (direction, amplitude, période) permettent
d’apprécier et de comprendre les phénomènes qui se produisent dans la zone de déferlement
et serviront de données d’entrée pour le dimensionnement des ouvrages maritimes ainsi pour
le calcul du transit sédimentaire.
