Chapitre IV :
Etude de protection et de gestion.

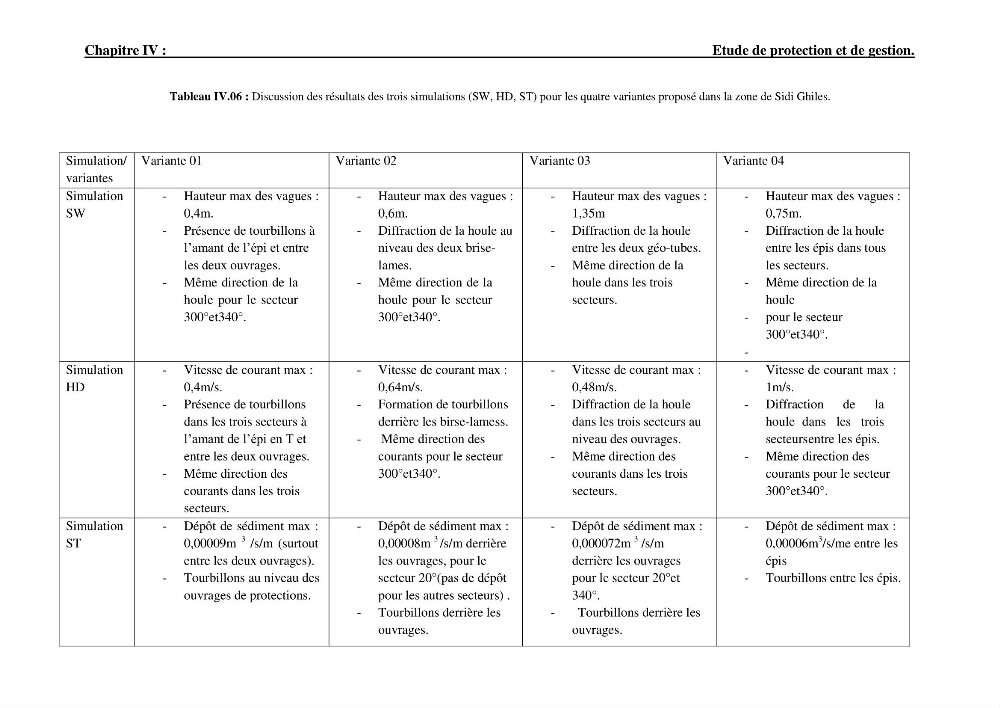

Tableau IV.06 : Discussion des résultats des trois simulations (SW, HD, ST) pour les quatre variantes proposé dans la zone de Sidi Ghiles.
Simulation/
variantes
Variante 01
Variante 02
Variante 03
Variante 04
Simulation
SW
- Hauteur max des vagues :
0,4m.
- Présence de tourbillons à
l’amant de l’épi et entre
les deux ouvrages.
- Même direction de la
houle pour le secteur
300°et340°.
- Hauteur max des vagues :
0,6m.
- Diffraction de la houle au
niveau des deux briselames.
- Même direction de la
houle pour le secteur
300°et340°.
- Hauteur max des vagues :
1,35m
- Diffraction de la houle
entre les deux géo-tubes.
- Même direction de la
houle dans les trois
secteurs.
- Hauteur max des vagues :
0,75m.
- Diffraction de la houle
entre les épis dans tous
les secteurs.
- Même direction de la
houle
- pour le secteur
300°et340°.
-
Simulation
HD
- Vitesse de courant max :
0,4m/s.
- Présence de tourbillons
dans les trois secteurs à
l’amant de l’épi en T et
entre les deux ouvrages.
- Même direction des
courants dans les trois
secteurs.
- Vitesse de courant max :
0,64m/s.
- Formation de tourbillons
derrière les birse-lamess.
-
Même direction des
courants pour le secteur
300°et340°.
- Vitesse de courant max :
0,48m/s.
- Diffraction de la houle
dans les trois secteurs au
niveau des ouvrages.
- Même direction des
courants dans les trois
secteurs.
- Vitesse de courant max :
1m/s.
- Diffraction de la
houle dans les trois
secteurs entre les épis.
- Même direction des
courants pour le secteur
300°et340°.
Simulation
ST
- Dépôt de sédiment max :
0,00009m
3 /s/m (surtout
entre les deux ouvrages).
- Tourbillons au niveau des
ouvrages de protections.
- Dépôt de sédiment max :
0,00008m
3 /s/m derrière
les ouvrages, pour le
secteur 20°(pas de dépôt
pour les autres secteurs) .
- Tourbillons derrière les
ouvrages.
- Dépôt de sédiment max :
0,000072m
3 /s/m
derrière les ouvrages
pour le secteur 20°et
340°.
-
Tourbillons derrière les
ouvrages.
- Dépôt de sédiment max :
0,00006m
3
/s/me entre les
épis
- Tourbillons entre les épis.
Etude de protection et de gestion.
Tableau IV.06 : Discussion des résultats des trois simulations (SW, HD, ST) pour les quatre variantes proposé dans la zone de Sidi Ghiles.
Simulation/
variantes
Variante 01
Variante 02
Variante 03
Variante 04
Simulation
SW
- Hauteur max des vagues :
0,4m.
- Présence de tourbillons à
l’amant de l’épi et entre
les deux ouvrages.
- Même direction de la
houle pour le secteur
300°et340°.
- Hauteur max des vagues :
0,6m.
- Diffraction de la houle au
niveau des deux briselames.
- Même direction de la
houle pour le secteur
300°et340°.
- Hauteur max des vagues :
1,35m
- Diffraction de la houle
entre les deux géo-tubes.
- Même direction de la
houle dans les trois
secteurs.
- Hauteur max des vagues :
0,75m.
- Diffraction de la houle
entre les épis dans tous
les secteurs.
- Même direction de la
houle
- pour le secteur
300°et340°.
-
Simulation
HD
- Vitesse de courant max :
0,4m/s.
- Présence de tourbillons
dans les trois secteurs à
l’amant de l’épi en T et
entre les deux ouvrages.
- Même direction des
courants dans les trois
secteurs.
- Vitesse de courant max :
0,64m/s.
- Formation de tourbillons
derrière les birse-lamess.
-
Même direction des
courants pour le secteur
300°et340°.
- Vitesse de courant max :
0,48m/s.
- Diffraction de la houle
dans les trois secteurs au
niveau des ouvrages.
- Même direction des
courants dans les trois
secteurs.
- Vitesse de courant max :
1m/s.
- Diffraction de la
houle dans les trois
secteurs entre les épis.
- Même direction des
courants pour le secteur
300°et340°.
Simulation
ST
- Dépôt de sédiment max :
0,00009m
3 /s/m (surtout
entre les deux ouvrages).
- Tourbillons au niveau des
ouvrages de protections.
- Dépôt de sédiment max :
0,00008m
3 /s/m derrière
les ouvrages, pour le
secteur 20°(pas de dépôt
pour les autres secteurs) .
- Tourbillons derrière les
ouvrages.
- Dépôt de sédiment max :
0,000072m
3 /s/m
derrière les ouvrages
pour le secteur 20°et
340°.
-
Tourbillons derrière les
ouvrages.
- Dépôt de sédiment max :
0,00006m
3
/s/me entre les
épis
- Tourbillons entre les épis.
