3.10.3 Conception des unités de pré-grossissement et grossissement
Pour le post de pré grossissement, Les bassins circulaires sont placés parallèlement les uns aux
autres, où nous avons 4 rangées, chaque rangée contient 12 bassins. Le diamètre d'un bassin est
de 3.5 m, la distance entre deux bassins est égale à 1 mètre. La largeur de cette unité en ajoutant
les distances latérales (2 mètres) est égale à 56 mètres (plan du projet).
L’alimentation en eau par des tubes en PVC d'un diamètre de 150 mm à une distance de 110
mètres. A l’intérieur du hangar, le tube principal est divisé en deux tuyaux secondaires de 100 mm
de diamètre. Chacun alimente deux rangées de bassins.
Nous utilisons également trois canaux d'évacuation souterraine. La longueur d'un tuyau est de 56
mètres. Tous las canaux s’accumulent dans le canal principal d’évacuation vers le bassin
d'irrigation.
Les deux postes sont séparées par un couloir de 6 mètres pour faciliter le suivi et le déplacement
des travailleurs.
La même façon pour le poste grossissement : Les bassins circulaires sont placés parallèlement les
uns aux autres, où nous avons 3 rangées. Chaque rangée contient 16 bassins. Le diamètre d'un
bassin est de 6 m. La distance entre chaque deux bassins est égale à 1 mètre. La longueur de cette
unité en ajoutant l’espace latéral de 2 mètres est égale à 109 mètres.
L’alimentation des bassins en eau est effectuée par des tubes en PVC d'un diamètre de 100 mm,
L’évacuation est effectuée par deux d’évacuation souterraines de 110 m déversant dans le canal
principal d’évacuation vers le bassin d'irrigation.
Bassin circulaire (10m3)
évacuation
Unité de pré-grossissement
unité de grossissement
alimentation en eau

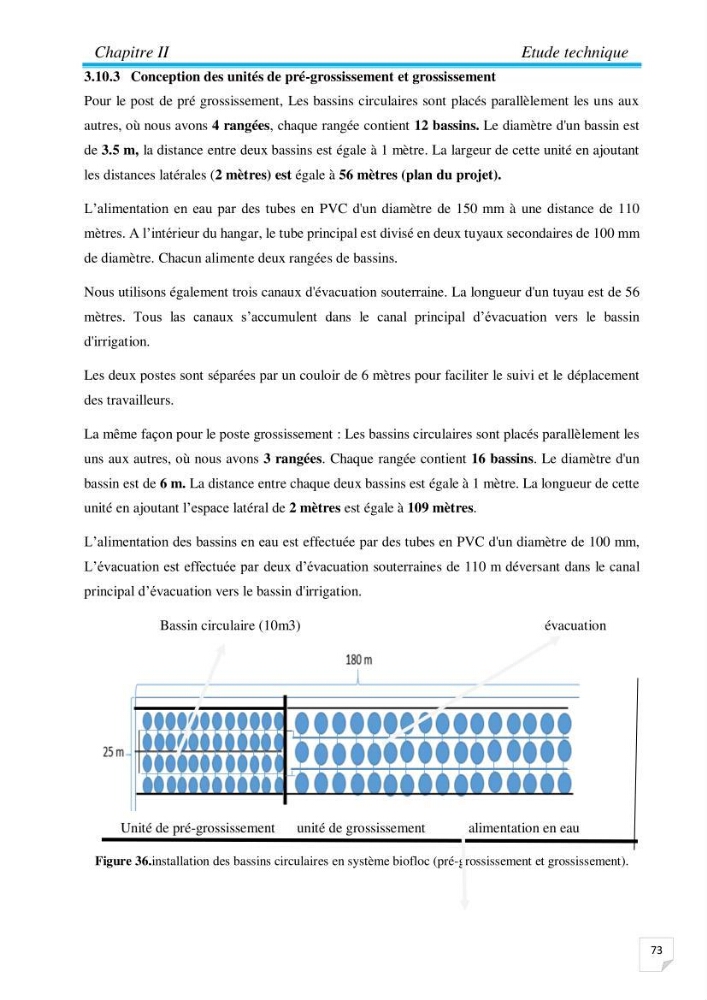

Figure 36.installation des bassins circulaires en système biofloc (pré-grossissement et grossissement).
