CHAPITRE II
Matériels et Méthodes
Page 58
 Après itération y aura un fichier résultat qu’on pourra ouvrir à l’aide d’Excel et
choisir les deux paramètres qui nous intéresse à savoir : la hauteur significative (Hs) de
chaque point ainsi que la direction de propagation des vagues (Dir). (Figure II.17).
 Enregistrer ces deux paramètres (Hs, Dir) associés par les points de prélèvements
(altitude Xp, longitude Yp) dans un autre fichier Excel pour les utiliser dans Surfer 11.
 Ouvrir ce dernier par Surfer 11 pour créer des fichiers GRID de la hauteur
significative et direction.
 À l’aide du logiciel "Surfer 11», on a créé les couches suivantes: la bathymétrie, la
houle significative et la direction de propagation des vagues.
 Après la superposition de ces grilles on passe au traitement et modification des
couleurs, pour arriver à cartographier les cartes de la propagation des vagues.
f.

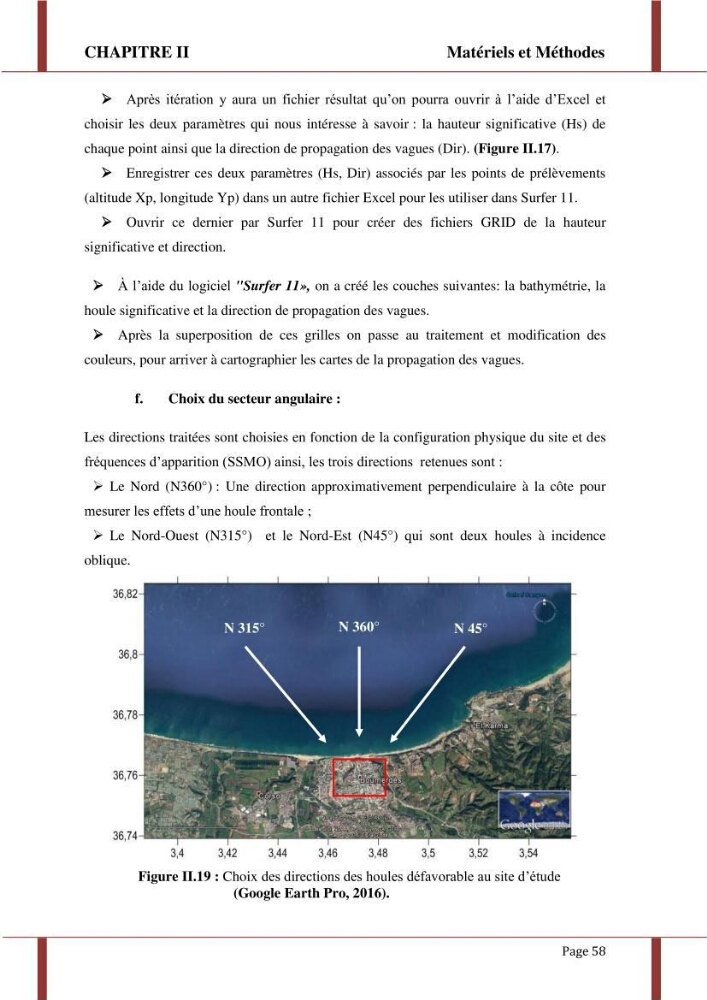

Choix du secteur angulaire :
Les directions traitées sont choisies en fonction de la configuration physique du site et des
fréquences d’apparition (SSMO) ainsi, les trois directions retenues sont :
 Le Nord (N360°) : Une direction approximativement perpendiculaire à la côte pour
mesurer les effets d’une houle frontale ;
 Le Nord-Ouest (N315°) et le Nord-Est (N45°) qui sont deux houles à incidence
oblique.
Figure I.26: Figure II.19 : Choix des directions des houles défavorable au site d’étude
(Google Earth Pro, 2016).
N 315°
N 360°
N 45°
