Etude au laboratoire
Etude granulométrique

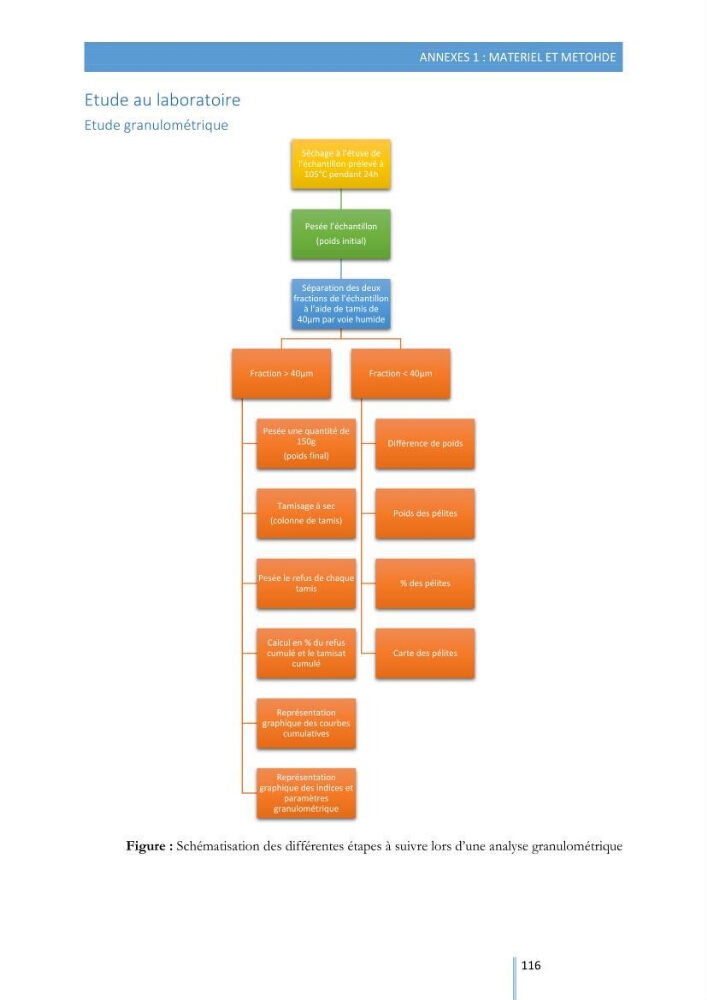

Figure : Schématisation des différentes étapes à suivre lors d’une analyse granulométrique
Séchage à l’étuve de
l’échantillon prélevé à
105°C pendant 24h
Pesée l’échantillon
(poids initial)
Séparation des deux
fractions de l’échantillon
à l’aide de tamis de
40μm par voie humide
Fraction > 40μm
Pesée une quantité de
150g
(poids final)
Tamisage à sec
(colonne de tamis)
Pesée le refus de chaque
tamis
Calcul en % du refus
cumulé et le tamisat
cumulé
Représentation
graphique des courbes
cumulatives
Représentation
graphique des indices et
paramètres
granulométrique
Fraction < 40μm
Différence de poids
Poids des pélites
% des pélites
Carte des pélites
