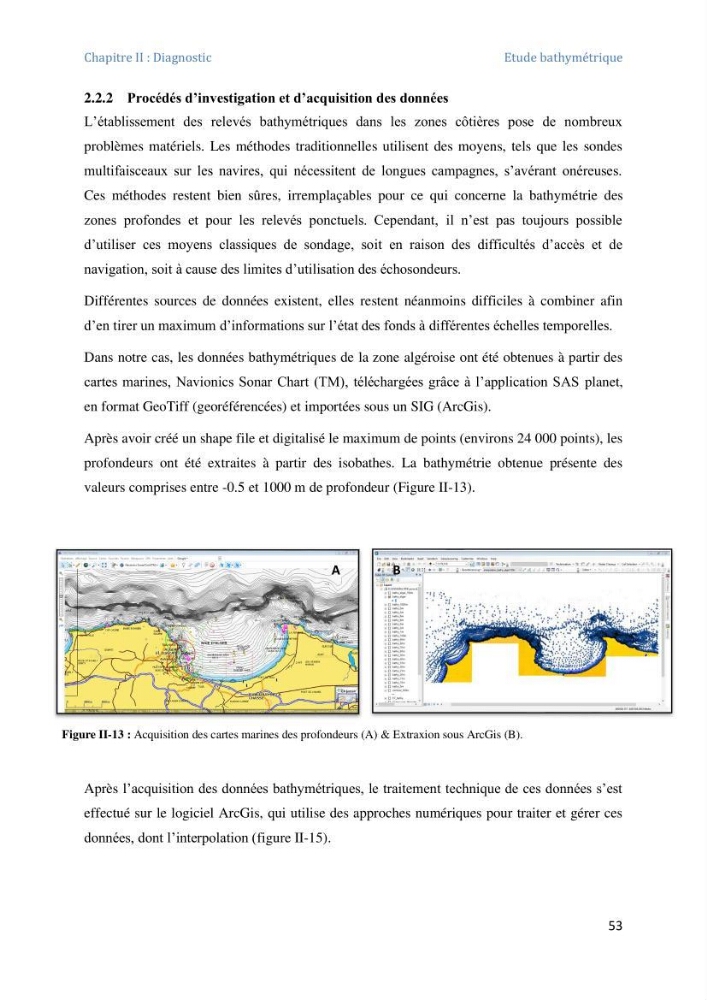

Chapitre II : Diagnostic
Etude bathymétrique
53
2.2.2 Procédés d’investigation et d’acquisition des données
L’établissement des relevés bathymétriques dans les zones côtières pose de nombreux
problèmes matériels. Les méthodes traditionnelles utilisent des moyens, tels que les sondes
multifaisceaux sur les navires, qui nécessitent de longues campagnes, s’avérant onéreuses.
Ces méthodes restent bien sûres, irremplaçables pour ce qui concerne la bathymétrie des
zones profondes et pour les relevés ponctuels. Cependant, il n’est pas toujours possible
d’utiliser ces moyens classiques de sondage, soit en raison des difficultés d’accès et de
navigation, soit à cause des limites d’utilisation des échosondeurs.
Différentes sources de données existent, elles restent néanmoins difficiles à combiner afin
d’en tirer un maximum d’informations sur l’état des fonds à différentes échelles temporelles.
Dans notre cas, les données bathymétriques de la zone algéroise ont été obtenues à partir des
cartes marines, Navionics Sonar Chart (TM), téléchargées grâce à l’application SAS planet,
en format GeoTiff (georéférencées) et importées sous un SIG (ArcGis).
Après avoir créé un shape file et digitalisé le maximum de points (environs 24 000 points), les
profondeurs ont été extraites à partir des isobathes. La bathymétrie obtenue présente des
valeurs comprises entre -0.5 et 1000 m de profondeur (Figure II-13).
Après l’acquisition des données bathymétriques, le traitement technique de ces données s’est
effectué sur le logiciel ArcGis, qui utilise des approches numériques pour traiter et gérer ces
données, dont l’interpolation (figure II-15).
Figure II-13 : Acquisition des cartes marines des profondeurs (A) & Extraxion sous ArcGis (B).
A
B
