Annexes

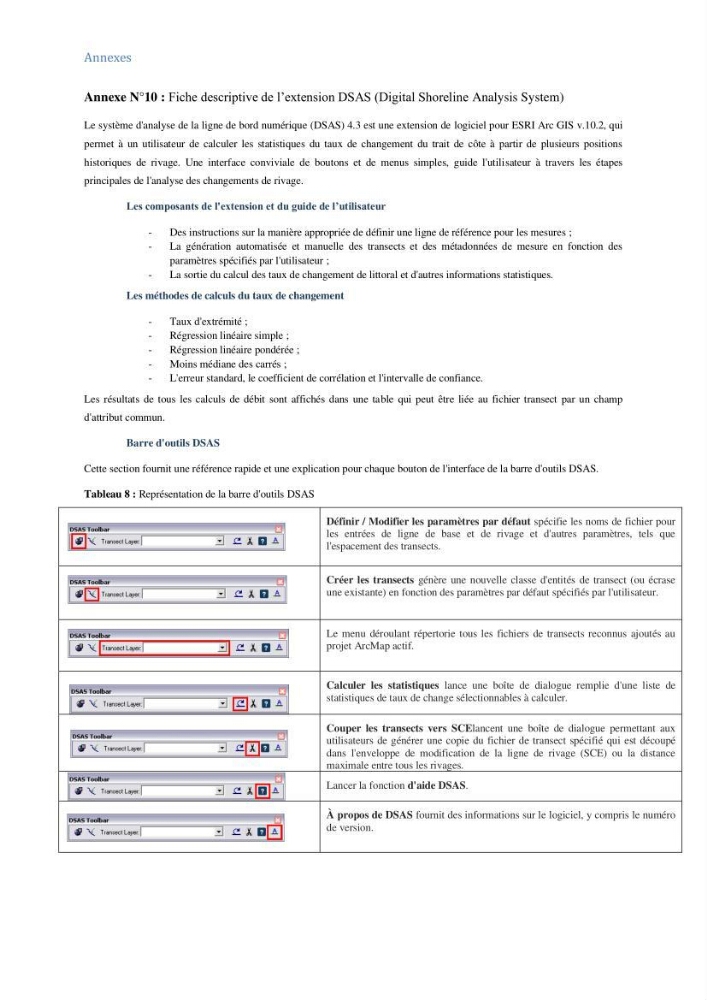

Annexe N°10 : Fiche descriptive de l’extension DSAS (Digital Shoreline Analysis System)
Le système d'analyse de la ligne de bord numérique (DSAS) 4.3 est une extension de logiciel pour ESRI Arc GIS v.10.2, qui
permet à un utilisateur de calculer les statistiques du taux de changement du trait de côte à partir de plusieurs positions
historiques de rivage. Une interface conviviale de boutons et de menus simples, guide l'utilisateur à travers les étapes
principales de l'analyse des changements de rivage.
Les composants de l'extension et du guide de l’utilisateur
-
Des instructions sur la manière appropriée de définir une ligne de référence pour les mesures ;
-
La génération automatisée et manuelle des transects et des métadonnées de mesure en fonction des
paramètres spécifiés par l'utilisateur ;
-
La sortie du calcul des taux de changement de littoral et d'autres informations statistiques.
Les méthodes de calculs du taux de changement
-
Taux d'extrémité ;
-
Régression linéaire simple ;
-
Régression linéaire pondérée ;
-
Moins médiane des carrés ;
-
L'erreur standard, le coefficient de corrélation et l'intervalle de confiance.
Les résultats de tous les calculs de débit sont affichés dans une table qui peut être liée au fichier transect par un champ
d'attribut commun.
Barre d'outils DSAS
Cette section fournit une référence rapide et une explication pour chaque bouton de l'interface de la barre d'outils DSAS.
Tableau 8 : Représentation de la barre d'outils DSAS
Définir / Modifier les paramètres par défaut spécifie les noms de fichier pour
les entrées de ligne de base et de rivage et d'autres paramètres, tels que
l'espacement des transects.
Créer les transects génère une nouvelle classe d'entités de transect (ou écrase
une existante) en fonction des paramètres par défaut spécifiés par l'utilisateur.
Le menu déroulant répertorie tous les fichiers de transects reconnus ajoutés au
projet ArcMap actif.
Calculer les statistiques lance une boîte de dialogue remplie d'une liste de
statistiques de taux de change sélectionnables à calculer.
Couper les transects vers SCElancent une boîte de dialogue permettant aux
utilisateurs de générer une copie du fichier de transect spécifié qui est découpé
dans l'enveloppe de modification de la ligne de rivage (SCE) ou la distance
maximale entre tous les rivages.
Lancer la fonction d'aide DSAS.
À propos de DSAS fournit des informations sur le logiciel, y compris le numéro
de version.
