CHAPITRE IV
Cas d’étude n°1
162
La figure IV-13 représente les résultats de la simulation dont les conditions aux limites ont été
extraites du modèle global. L’étude de la réfraction de la houle de tempête d’une direction N 283°
pour les périodes 6 et 8s montre que ces houles atteignent la côte sans grande déformation. A
l’approche des ouvrages de protection commence l’effet de la profondeur.
Les houles conservent partiellement leur énergie jusqu'à atteindre la jetée principale du port et
des ouvrages de protection. Une diminution de l’énergie de la houle incidente est alors provoquée
par dissipation (Figure IV-14). Les hauteurs significatives sont de 0.1 m pour les zones abritées et
peuvent atteindre les 0.6 m dans les zones ouvertes à l’agitation des vagues.
La propagation se fait d’une façon oblique aux isobathes jusqu’à une profondeur de réfraction de
5 m. Au-delà de cette profondeur, les orthogonales commencent à se réorienter vers l’Ouest. Ces
houles arrivent à la rive Est de la plage El Riadh avec des hauteurs entre 0.3 et 0.6 m et de 0.2 m
environ au niveau de la rive Ouest.
La plage El Menzeh est la plus influencée par les houles de cette tempête. En effet, la partie
centrale de la plage est directement exposée aux vagues entrantes au niveau desquelles beaucoup
d’énergie se dissipe (Figure IV-14 et 16).
La carte représentée dans la figure IV-15, décrit la variation de surélévation du niveau moyen de
l’eau (setup) dans la zone de Sidi Fredj. Les vagues qui arrivent à atteindre la plage El Riadh
montrent un setup de 0.1 m, une valeur qui reflète l’effet des ouvrages et leur rôle dans la
diminution des hauteurs des houles en réduisant leur énergie.

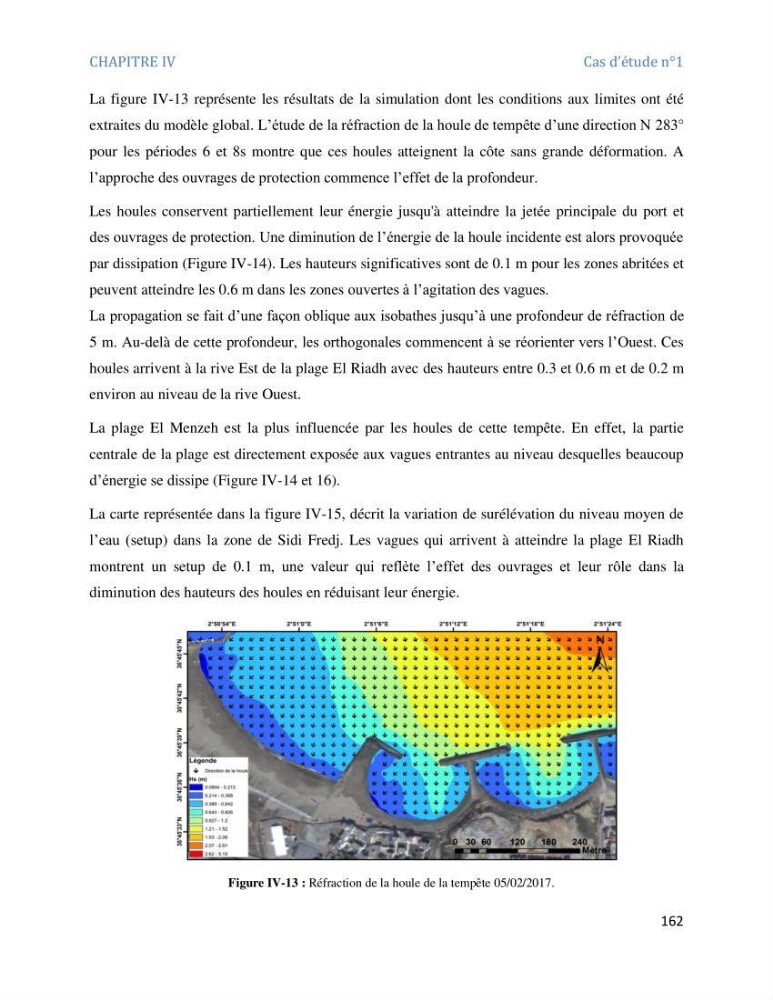

Figure IV-13 : Réfraction de la houle de la tempête 05/02/2017.
