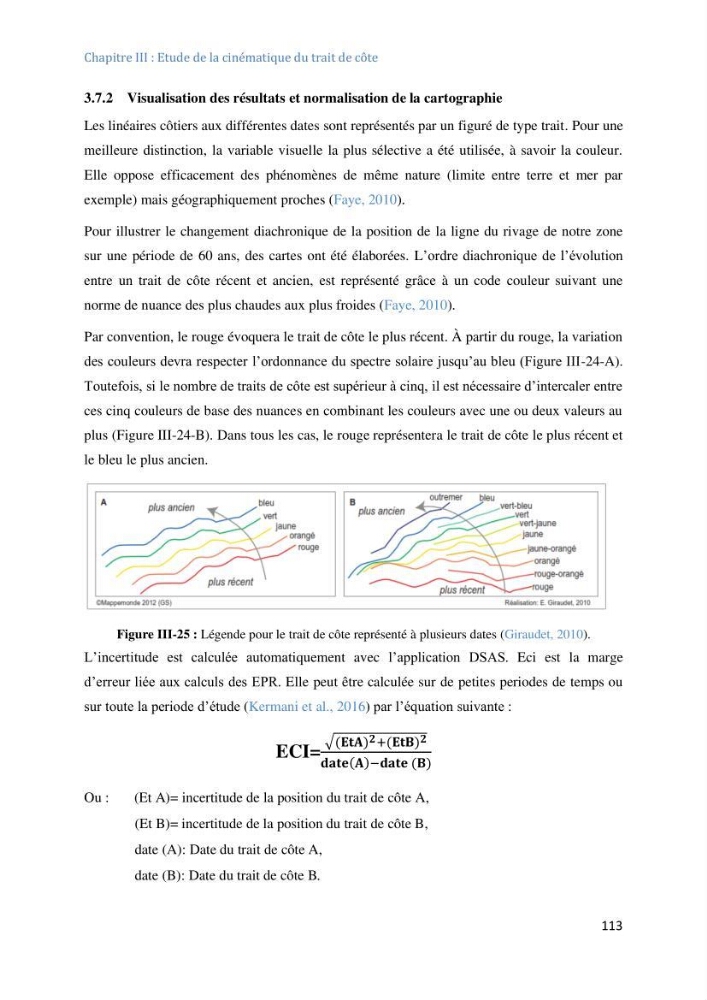

Chapitre III : Etude de la cinématique du trait de côte
113
3.7.2 Visualisation des résultats et normalisation de la cartographie
Les linéaires côtiers aux différentes dates sont représentés par un figuré de type trait. Pour une
meilleure distinction, la variable visuelle la plus sélective a été utilisée, à savoir la couleur.
Elle oppose efficacement des phénomènes de même nature (limite entre terre et mer par
exemple) mais géographiquement proches (Faye, 2010).
Pour illustrer le changement diachronique de la position de la ligne du rivage de notre zone
sur une période de 60 ans, des cartes ont été élaborées. L’ordre diachronique de l’évolution
entre un trait de côte récent et ancien, est représenté grâce à un code couleur suivant une
norme de nuance des plus chaudes aux plus froides (Faye, 2010).
Par convention, le rouge évoquera le trait de côte le plus récent. À partir du rouge, la variation
des couleurs devra respecter l’ordonnance du spectre solaire jusqu’au bleu (Figure III-24-A).
Toutefois, si le nombre de traits de côte est supérieur à cinq, il est nécessaire d’intercaler entre
ces cinq couleurs de base des nuances en combinant les couleurs avec une ou deux valeurs au
plus (Figure III-24-B). Dans tous les cas, le rouge représentera le trait de côte le plus récent et
le bleu le plus ancien.
Figure III-25 : Légende pour le trait de côte représenté à plusieurs dates (Giraudet, 2010).
L’incertitude est calculée automatiquement avec l’application DSAS. Eci est la marge
d’erreur liée aux calculs des EPR. Elle peut être calculée sur de petites periodes de temps ou
sur toute la periode d’étude (Kermani et al., 2016) par l’équation suivante :
ECI=
√(𝐄𝐭𝐀) 𝟐 +(𝐄𝐭𝐁) 𝟐
𝐝𝐚𝐭𝐞(𝐀)−𝐝𝐚𝐭𝐞 (𝐁)
Ou :
(Et A)= incertitude de la position du trait de côte A,
(Et B)= incertitude de la position du trait de côte B,
date (A): Date du trait de côte A,
date (B): Date du trait de côte B.
